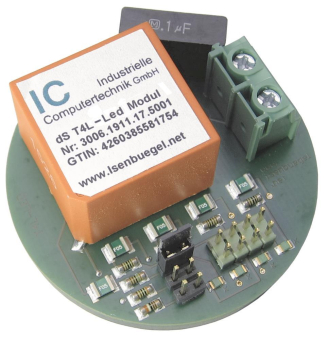

Das "IC T4L-LED Modul" ist zur Einbindung von Kleinspannungstastern in das digitalSTROM System konzipiert. Die Taster Serie (z.Bsp.4-Fachtaster der Serie JUNG 4224 TSM) findet Einsatz in den Schalterprogrammen A, CD und LS. Sowohl die Tasterspannung als auch die externe LED-Versorgung wird vom T4L-LED zur Verfügung gestellt. Das Modul hat die dS Funktionsmerkmale der SW-TKM 200 Klemme. Damit können 4-fach Tasterelemente bis zu 16 Funktionen im dS System ausführen. Die Linienspannung für die angeschlossenen Taster, wird vom T4L-LED Modul mit 13 V DC und einem Strom von ca. 11 mA zur Verfügung gestellt. Für den Service und die Inbetriebnahme ist jede Linie mit einer internen LED (Leiterplatte) ausgestattet die, bei Taster geschlossen, leuchtet. Für die externen LEDS auf dem JUNG Taster, stehen 2 Anschlussvarianten zur Verfügung. Die Kleinspannungsseite ist galvanisch vom Netz mit >2KV getrennt. Eingebaut wird das Modul in die Unterputz-/ Schalterdose. Mit seinen Abmessungen von d=54mm und h=26mm passt es auch in Standard-Dosen. Durch die integrierte dS Joker-Funktion (schwarz) ist eine Zuordnung im dS System neben gelb (Licht) zum Beispiel auch für grau (Schatten) möglich. Es kann zwischen 3 Lichtstärken ausgewählt werden ( 100% 50% 33%).
