YELLONET 1000 S/FTP 1000 MHz
4x2xAWG23 KAT.7/2x(4x2xAWG23) KAT.7
Einsatzbereich:
· Installationskabel für den Einsatz in strukturierten Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173
· Bestens geeignet für alle Anwendungen der Klassen D bis F Multimedia (Video, Daten, Sprache), 10 GbE nach IEEE 802.3an, Cable sharing, VoIP, PoE, PoE+
Kabelnormen:
IEC 61156-5
EN 50288-4-1
Flammwidrigkeit:
Euroklasse Dca s2 d2 a1 nach EN 50575/EN 50399
IEC 60754-2, IEC 61034

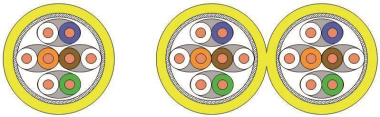

Aufbau
Leiter Cu-Draht, blank Ø 0,56 mm (AWG23)
Isolierung Foam-Skin Polyethylen, Ø 1,35 mm
Verseilung 2 Adern zum Paar
Paarabschirmung aluminiumbeschichtete Kunststoff-Verbundfolie
Verseilung zur Seele 4 Paare (PiMF) zur Seele
Gesamtschirmung Cu-Geflecht verzinnt (ca. 35 % Bedeckung)
Schutzmantel FRNC-C, gelb RAL 1021
Simplex Duplex
Bedruckung YELLO-NET 1000 S/FTP 1000 MHz YELLONET 1000 S/FTP 1000 MHz
J-02YSCH 4x2xAWG23 KAT.7 J-02YSCH 2X(4X2XAWG23) KAT.7
IEC61156-5 CPR Klassifizierung IEC61156-5 CPR Klassifizierung
Dcas2d2a1 NVP: 79 % Dcas2d2a1 NVP: 79 %
Metermarkierung + Chargen-Nr. Metermarkierung + Chargen-Nr.
Brandlast 590 MJ/km; 0,170 kWh/m 1190 MJ/km; 0,345 kWh/m
Gewicht 55 kg/km 110,5 kg/km
Cu-Zahl 26 52
Zugkraft 110N 220N
Außen-Ø 7,4 mm 7,4/15,1 mm
Mechanische Eigenschaften
Biegeradien 4xD ohne Zugbelastung
8xD mit Zugbelastung
Betriebstemperaturbereich:
ruhend -20 °C bis + 60 °C
bewegt 0 °C bis + 50 °C
Elektrische Eigenschaften bei 20 °C
Schleifenwiderstand ≤165 ω/km
Widerstandsunsymmetrie ≤ 2 %
Isolationswiderstand (500 V) ≤ 2000 Mω km
Kapazität bei 800 Hz nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) ≤ 1500 pF/km
Wellenwiderstand (1-100 MHz) (100 ± 5) ω
(100 - 250) MHz (100 ± 10) ω
(250 - 600) MHz (100 ± 15) ω
Relative Ausbreitungsgeschwindigkeit ca. 79 %
Signallaufzeit ≤ 427 ns/100m
Laufzeitunterschied ≤ 12 ns/100m
Prüfspannung (DC, 1 min) 1000 V
Ader/Ader und Ader/Schirm
Kopplungswiderstand bei 1 MHz ≤ 12 mω/m
bei 10 MHz ≤ 10 mω/m
bei 30 MHz ≤ 30 mω/m
Kopplungsdämpfung 80 dB
Trennklasse gem. EN 50174-2 Trennklasse "d"
