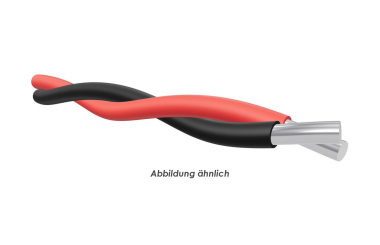

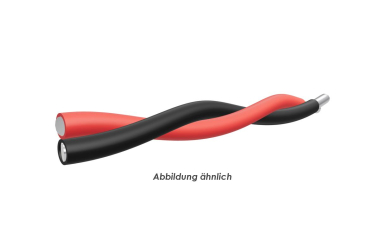

Schaltdraht YV 2X0,6/1,1 nach VDE 0812

Anwendung
Schaltdraht zur Bestückung von Geräten, Baugruppen ect. in Fernmeldeanlagen für Sprach- und Signalübertragung. Schaltdrähte werden zum Beschalten von Vermittlungsschränken, Verstärker- und Wählergestellen, Messgeräten, Fernsprechvermittlungsstellen, Uhrenzentralen, Informationsverarbeitungsgeräten etc. verwendet. Sie sind für alle Arten von Betriebsstätten zugelassen. Diese Schaltdrähte dürfen nicht für Starkstrom-Isolationszwecke außerhalb von Geräten eingesetzt werden.

Verlegehinweise:
Schaltdrähte sind von der Spule und vom Ring so abzuwickeln, dass es keine Knicke oder Verdrehungen gibt. Diese dürfen als Formdrähte einzeln, auch freitragend verlegt werden, so dass sie sich gegeneinander bewegen können und eine Ausgleichsbiegung erhalten. Verlegen ohne mechanische Beanspruchungen, Zug, Druck, Reibung, Kerbung etc. Mehrere Schaltdrähte werden in Form eines Bündels verwendet. Die Isolierhüllen dürfen durch Abbindematerialien nicht eingeschnitten werden. Die Abbindematerialien müssen nicht leitend sein und dürfen bei Feuchtigkeit nicht quellen oder schrumpfen. Beim Lötvorgang ohne Presszange ist die Lötzeit kurzzuhalten, damit die Isolierhülle nicht stark schrumpft oder beschädigt wird.

Aufbau:
Leiter: Kupferleiter verzinnt, massiv 0,5-0,8 mm Durchmesser
Aderisolation: PVC nach VDE 0207 T. 4
Aderkennzeichnung: nach DIN 47002 ein- oder zweifarbig; 2-farbig:
 eine Grundfarbe und Kennfarbe (Ringe)
Außenmantel: PVC

Technische Daten:
Nennspannung: 100 V
Prüfspannung: 2000 V
Temperaturbereich: +5 °C  -  +70 °C (beim Verlegen)
 -30 °C  -  +70 °C (nach Verlegen)
Betriebstemp.: +70 °C (max.)
Biegeradius: 4 x Leitungsdurchmesser (fester Verlegung)
