Beschreibung

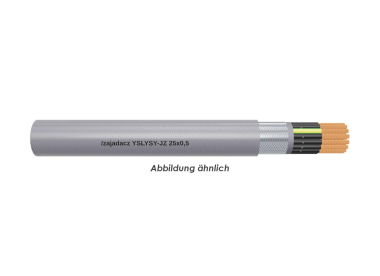

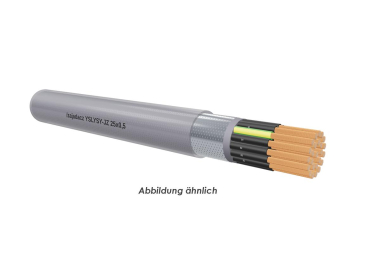

Steuerleitung YSLYSY-JZ/OZ mit Stahldrahtgeflecht
Steuerleitung für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Die Steuerleitung YSLYSY-JZ kann in trockenen, feuchten und nassen Räumen bei höheren mechanischen Beanspruchungen eingesetzt werden. Das Stahldrahtgeflecht bietet einen hohen mechanischen Schutz und zusätzlich einen elektrischen Abschirmungseffekt.
Leiter: Kupferlitze blank, feindrähtig
nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
JZ = schwarze
Adern mit fortlaufendem
Ziffernaufdruck und grün-gelben
Schutzleiter
OZ = schwarze Adern
mit fortlaufendem Ziffernaufdruck
ohne Schutzleiter
in Lagen verseilt
PVC-Innenmantel grau
Abschirmung: verzinntes Stahldrahtgeflecht
Mantel: PVC
Farbe: transparent
Hinweis
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C +70 °C (bewegt)
-40 °C +80 °C (nicht bewegt)
Biegeradius: 6 x Leitungsdurchmesser
(fest verlegt)
20 x Leitungsdurchmesser
(flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind
weitgehend beständig gegen die
Einwirkung von Chemikalien wie
Säuren und Laugen und
bestimmte Kohlenwasser-
stoffverbindungen
Steuerleitung YSLYSY-JZ / JB mit Stahldrahtgeflecht
