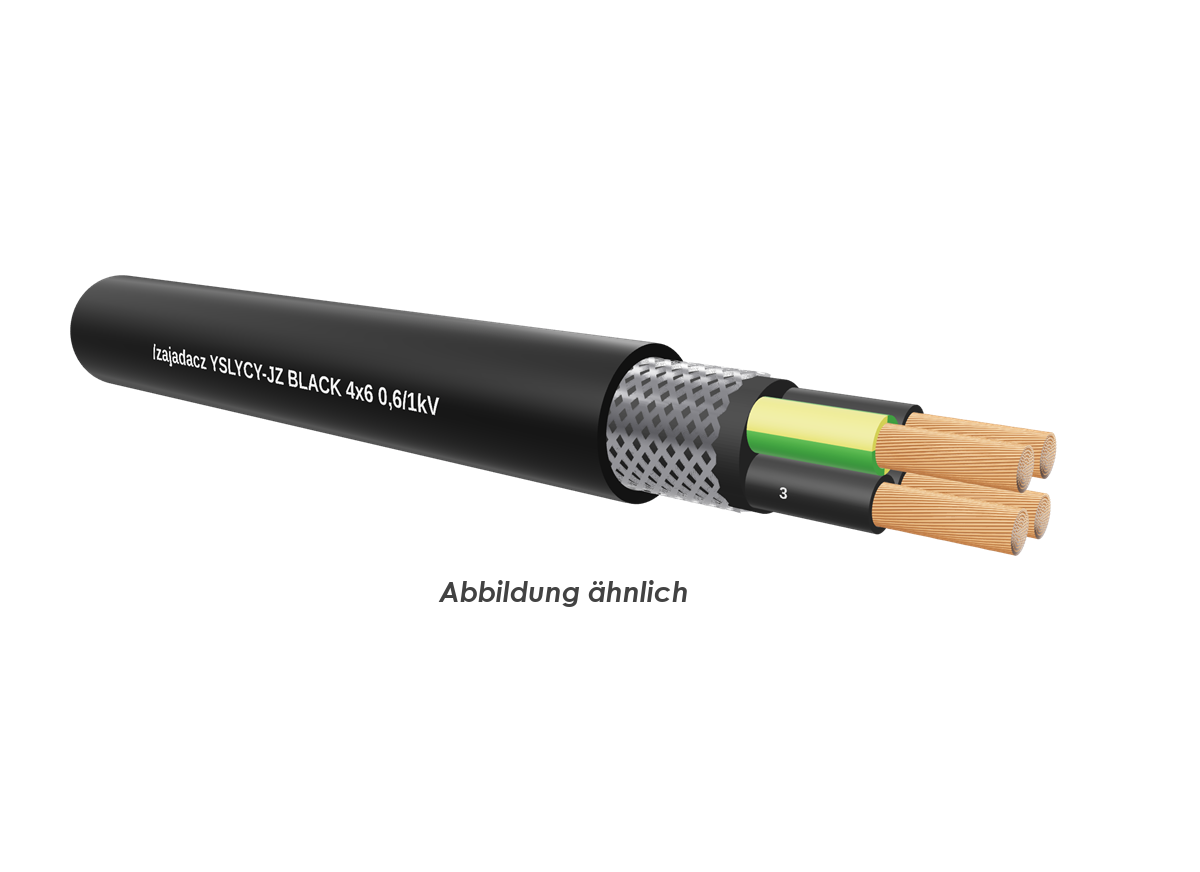

Steuerleitung PVC YSLYCY-JZ BLACK, nummeriert 0,6/1 kV
Anwendung
PVC-Steuerleitung zu Mess-, Kontroll- und Steuerzwecken an Werkzeugmaschinen. Fließ- und Förderbänder, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien (fest verlegt). Darf nicht direkt in Erde oder Wasser verlegt werden. Die Nummerierung ist so angebracht, dass auch bei kurzem Abmanteln ein gutes Erkennen der jeweiligen Zahlen möglich ist. Basis-Striche verhindern ein Verwechseln der einzelnen Zahlen. Der grün-gelbe Schutzleiter ist in der Außenlage.
Schwarzer Spezial-PVC-Außenmantel; UV-Strahlenbeständig. Aufgrund erweitertem Nennspannungsbereich sowie guter UV-Beständigkeit wird diese Leitung hauptsächlich im südeuropäischen, arabischen, asiatischen sowie in den östlichen Staaten eingesetzt. Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen sichergestellt.

EMV= Elektromagnetische Verträglichkeit

Hinweis
Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes

Aufbau
- Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl.5 bzw. IEC 60228 Kl.5
- Spezial-PVC-Aderisolation, T12 nach DIN VDE 0281 Teil 1
- schwarze Adern mit fortlaufendem weißem Zifferndruck nach DIN VDE 0293
- Schutzleiter gelb-grün in der Außenlage, ab 3 Adern
- Adern mit optimalen Schlaglängen in Lagen verseilt
- Abschirmgeflecht aus verzinnten CU-Drähten, Bedeckung ca. 85%
- Spezial-PVC-Außenmantel, schwarz, Typ TM2 nach DIN VDE 0281 Teil 1
- weitgehend ölbeständig Chemische Beständigkeit
- PVC selbstverlöschend und flammwidrig, Prüfart B nach VDE 0472 Teil 804 und IEC 60332-1

Technische Daten
- Spezial-Steuerleitung aus thermoplastischem PVC
Temperaturbereich: bewegt -5 °C bis +70 °C
 fest verlegt -40 °C bis +80 °C
Nennspannung: U₀/U 0,61/1kV
Prüfspannung: 4000 V
Isolationswiderstand: mind. 20 MOhm x km
Strombelastbarkeit: nach DIN VDE 0298 Teil 4
Mindestbiegeradius: 20 x Leitungs Ø
Strahlenbeständigkeit: bis 80x10⁶ cJ/kg (bis 80 Mrad)
UV-beständig
Kopplungswiderstand: max. 250 Ohm/km
Steuerleitung PVC YSLYCY-JZ BLACK, nummeriert 0,6/1 kV
Anwendung
PVC-Steuerleitung zu Mess-, Kontroll- und Steuerzwecken an Werkzeugmaschinen. Fließ- und Förderbänder, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien (fest verlegt). Darf nicht direkt in Erde oder Wasser verlegt werden. Die Nummerierung ist so angebracht, dass auch bei kurzem Abmanteln ein gutes Erkennen der jeweiligen Zahlen möglich ist. Basis-Striche verhindern ein Verwechseln der einzelnen Zahlen. Der grün-gelbe Schutzleiter ist in der Außenlage.
Schwarzer Spezial-PVC-Außenmantel; UV-Strahlenbeständig. Aufgrund erweitertem Nennspannungsbereich sowie guter UV-Beständigkeit wird diese Leitung hauptsächlich im südeuropäischen, arabischen, asiatischen sowie in den östlichen Staaten eingesetzt. Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen sichergestellt.

EMV= Elektromagnetische Verträglichkeit

Hinweis
Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes

Aufbau
- Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl.5 bzw. IEC 60228 Kl.5
- Spezial-PVC-Aderisolation, T12 nach DIN VDE 0281 Teil 1
- schwarze Adern mit fortlaufendem weißem Zifferndruck nach DIN VDE 0293
- Schutzleiter gelb-grün in der Außenlage, ab 3 Adern
- Adern mit optimalen Schlaglängen in Lagen verseilt
- Abschirmgeflecht aus verzinnten CU-Drähten, Bedeckung ca. 85%
- Spezial-PVC-Außenmantel, schwarz, Typ TM2 nach DIN VDE 0281 Teil 1
- weitgehend ölbeständig Chemische Beständigkeit
- PVC selbstverlöschend und flammwidrig, Prüfart B nach VDE 0472 Teil 804 und IEC 60332-1
- Spezial-Steuerleitung aus thermoplastischem PVC

Technische Daten
Temperaturbereich: bewegt -5 °C bis +70 °C
 fest verlegt -40 °C bis +80 °C
Nennspannung: U₀/U 0,61/1kV
Prüfspannung: 4000 V
Isolationswiderstand: mind. 20 MOhm x km
Strombelastbarkeit: nach DIN VDE 0298 Teil 4
Mindestbiegeradius: 20 x Leitungs Ø
Strahlenbeständigkeit: bis 80x10⁶ cJ/kg (bis 80 Mrad)
UV-beständig
Kopplungswiderstand: max. 250 Ohm/km
Aderzahl x Nennquerschnitt qmm: 4G6 0,6/1kV
Cu-Zahl (Kg/%m): 31,80
Außendurchmesser ca.: 17,7
Gewicht (kg/%m) ca.: 71,5
