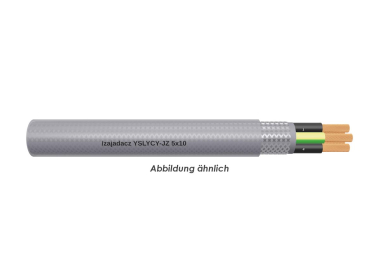

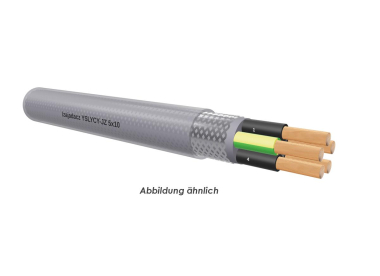

Steuerleitung YSLYCY-JZ/OZ/JB geschirmt mit Innenmantel
Steuerleitungen für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Das Zahlenkabel YSLYCY-JZ kann in trockenen, feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen eingesetzt werden. Bei Verwendung als Signal- oder Messleitung werden hochfrequente äußere Einflüsse durch den Cu-Schirm abgewehrt.

Leiter: Kupferlitze blank, feindrähtig
 nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
 JZ = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 und grün-gelben Schutzleiter
 OZ = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 ohne Schutzleiter
 in Lagen verseilt
 PVC-Innenmantel grau
Abschirmung: verzinntes Kupfergeflecht
Mantel: PVC
Farbe: transparent

Hinweis
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter

Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C – +70 °C (bewegt)
Biegeradius: 6 x Leitungsdurchmesser
 (fest verlegt)
 20 x Leitungsdurchmesser
 (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T.
 804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind
 weitgehend beständig gegen die
 Einwirkung von Chemikalien wie Säuren und Laugen und bestimmte Kohlenwasserstoffverbindungen
YSLYCY-JZ/OZ
Aderzahl x Nennquerschnitt qmm: 5X10
Cu-Zahl (Kg/%m): 59,50
Außendurchmesser ca.: 21,2
Gewicht (kg/%m) ca.: 84,7
