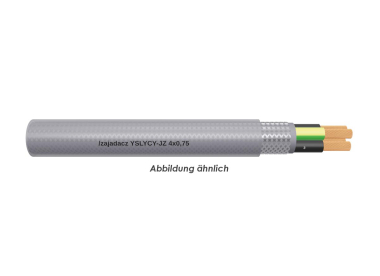

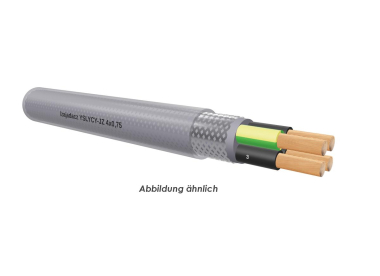

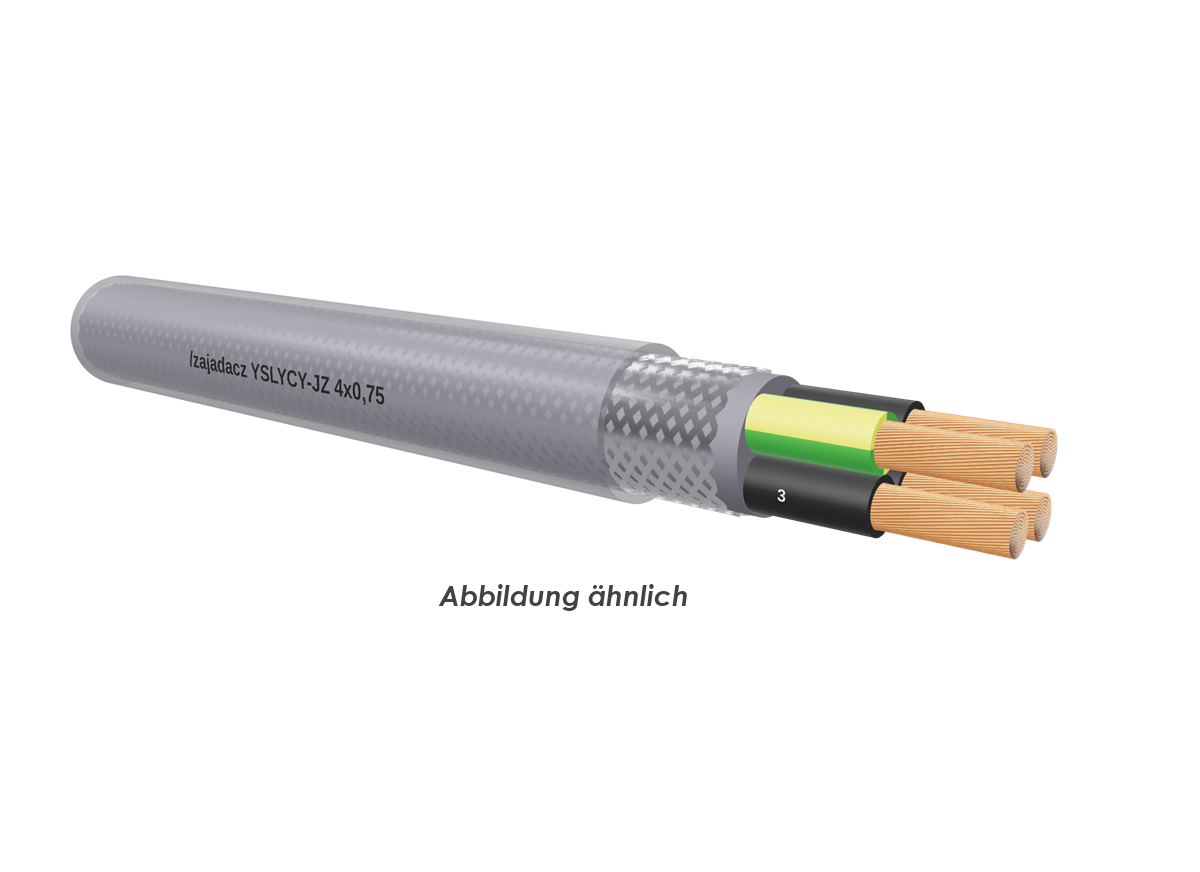

Steuerleitung YSLYCY-JZ mit CU-Schirm
Anwendung:
Steuerleitungen für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Das Zahlenkabel YSLYCY-JZ kann in trockenen, feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen eingesetzt werden. Bei Verwendung als Signal- oder Messleitung werden hochfrequente äußere Einflüsse durch den Cu-Schirm abgewehrt.
Aufbau:
Leiter: Kupferlitze blank, feindrähtig nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
JZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck und grün-gelben Schutzleiter
OZ = schwarze Adern mit fortlaufendem Ziffernaufdruck
ohne Schutzleiter in Lagen verseilt
PVC-Innenmantel grau
Abschirmung: verzinntes Kupfergeflecht
Mantel: PVC
Farbe: transparent
Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C–+70 °C (bewegt)
-30 °C–+70 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser (fest verlegt)
15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind weitgehend beständig gegen die
Einwirkung von Chemikalien wie Säuren und Laugen
und bestimmte Kohlenwasserstoffverbindungen
YSLYCY-JZ
Aderzahl x Nennquerschnitt qmm: 4X0,75
Cu-Zahl (Kg/%m): 6,40
Außendurchmesser ca.: 8,4
Gewicht (kg/%m) ca.: 11,5
