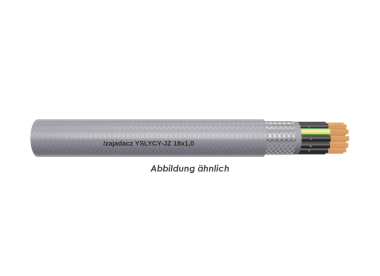

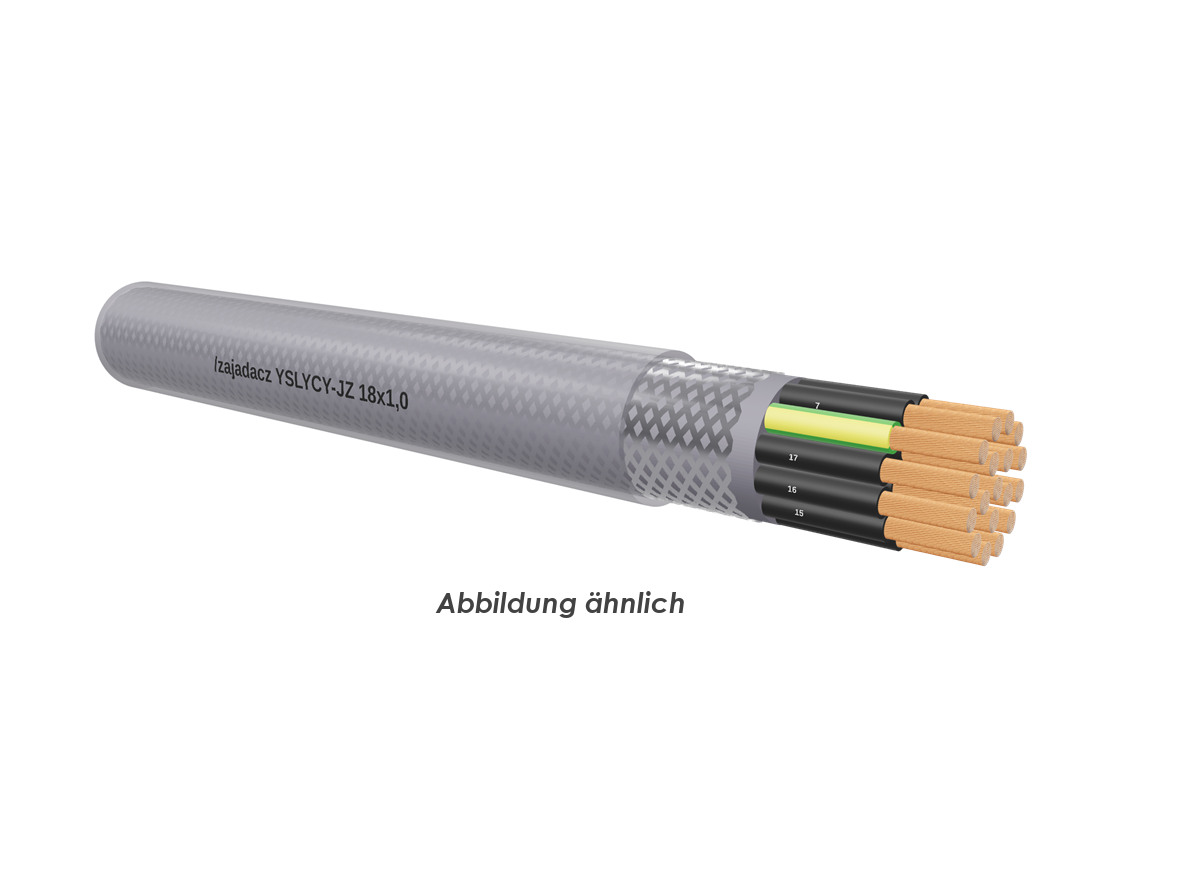

Steuerleitung YSLYCY-JZ/JB mit CU-Schirm
Anwendung:
Steuerleitungen für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Das Zahlenkabel YSLYCY-JZ kann in trockenen, feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen eingesetzt werden. Bei Verwendung als Signal- oder Messleitung werden hochfrequente äußere Einflüsse durch den Cu-Schirm abgewehrt.
Aufbau:
Leiter: Kupferlitze blank, feindrähtig nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
JZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck
und grün-gelben Schutzleiter
OZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck
ohne Schutzleiter
in Lagen verseilt
PVC-Innenmantel grau
Abschirmung: verzinntes Kupfergeflecht
Mantel: PVC
Farbe: transparent
Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C – +70 °C (bewegt)
Biegeradius: 6 x Leitungsdurchmesser (fest verlegt)
20 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind
weitgehend beständig gegen die
Einwirkung von Chemikalien wie Säuren und Laugen und bestimmte Kohlenwasserstoffverbindungen
YSLYCY-JZ
Aderzahl x Nennquerschnitt qmm: 18X1
Cu-Zahl (Kg/%m): 28,60
Außendurchmesser ca.: 15,5
Gewicht (kg/%m) ca.: 41,8
