Steuerleitung mit farbigen Adern YSLY-JB/YSLY-OB
Anschluss- und Verbindungsleitung für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Die Steuerleitung kann in trockenen, feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen eingesetzt werden.
Leiter: Kupferlitze blank, feindrähtig
nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
JB = farbige Adern
und grün-gelben Schutzleiter
OB = farbige Adern ohne Schutzleiter
in Lagen verseilt
Mantel: PVC
Farbe: grau
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: - 5 °C – + 70 °C (bewegt)
-40 °C – + 80 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser
(fest verlegt)
15 x Leitungsdurchmesser
(flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind
weitgehend beständig gegen die
Einwirkung von Chemikalien wie
Säuren und Laugen und
bestimmte Kohlenwasser-
stoffverbindungen

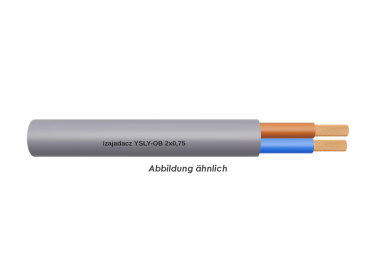

YSLY-JB/YSLY-OB
Aderzahl x Nennquerschnitt qmm: 2X0,75 (OB)
Cu-Zahl (Kg/%m): 1,44
Außendurchmesser ca.: 5,40
Gewicht (kg/%m) ca.: 4,50
