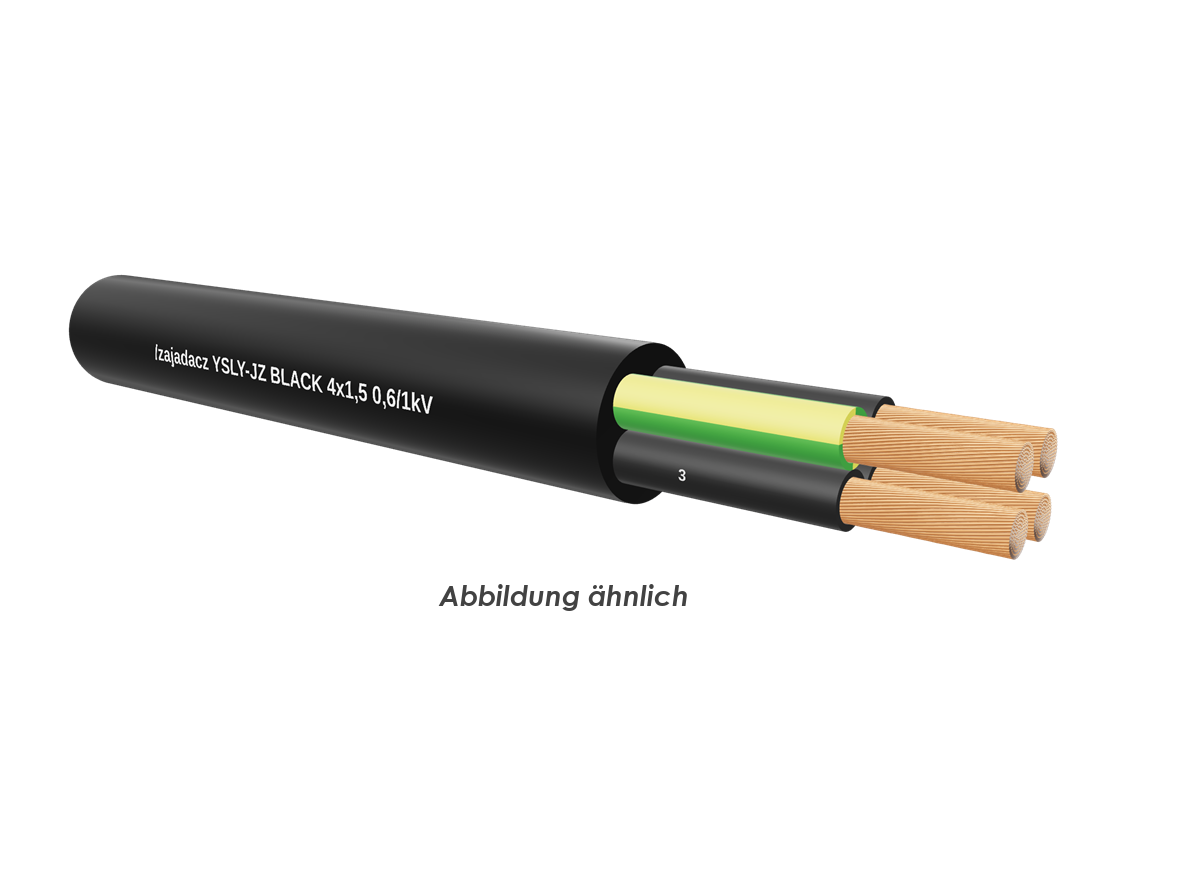

Steuerleitung PVC YSLY-JZ/OZ BLACK, nummeriert 0,6/1 kV
Anwendung
PVC-Schlauchleitung zu Mess- Kontroll- und Steuerzwecken an Werkzeugmaschinen, Fließ- und Förderbänder, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien (fest verlegt). Darf nicht direkt in Erde oder Wasser verlegt werden. Die Nummerierung ist so angebracht, dass auch bei kurzem Abmanteln ein gutes Erkennen der jeweiligen Zahlen möglich ist. Basis-Striche verhindern ein Verwechseln der einzelnen Zahlen. Der grün-gelbe Schutzleiter ist in der Außenlage. Schwarzer Spezial-PVC-Außenmantel; UV-Strahlenbeständig. Wird hauptsächlich in südeuropäischen und arabischen Ländern sowie in den östlichen Staaten eingesetzt.
Aufbau
Leiter: CU-Litze blank, feindrähtig nach DIN
VDE 0295 Kl.5 bzw. IEC60228 Kl.5
Aderisolation: Spezial-PVC-Aderisolation, T12 nach
DIN VDE 0281 Teil 1
schwarze Adern mit fortlaufendem
weißem Zifferndruck
nach DIN VDE 0293
Aderkennzeichnung: Schutzleiter gelb-grün in der
Außenlage, ab 3 Adern,
Adern mit optimalen Schlaglängen in
Lagen verseilt
Mantel: Spezial-PVC-Außenmantel, schwarz
TM2 nach IN VDE 0281 Teil 1
weitgehend ölbeständig
PVC selbstverlöschend und flammwi-
drig
Prüfart B nach VDE 0472 Teil 804
und IEC 60332-1
Technische Daten
Spezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0262-12.95 und DIN VDE 0281 Teil 13, jedoch Isolationswanddicke für 1 kV
Temperaturbereich
bewegt: -5 °C bis +70 °C
fest verlegt: -40 °C bis +80 °C
Nennspannung: U0/U 0,61/1 kV
Prüfspamnnung 4000 V
Isolationswiderstand: mind. 20 MOhm x km
Strombelastbarkeit: nach VDE 0298 Teil 4
Mindestbiegeradius: 7,5 x Leitungs Ø
Strahlenbeständigkeit: bis 80x106 cJ/kg (bis 80 Mrad)
UV-beständig
Steuerleitung PVC YSLY-JZ/OZ BLACK, nummeriert 0,6/1 kV
Anwendung
PVC-Schlauchleitung zu Mess- Kontroll- und Steuerzwecken an Werkzeugmaschinen, Fließ- und Förderbänder, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien (fest verlegt). Darf nicht direkt in Erde oder Wasser verlegt werden. Die Nummerierung ist so angebracht, dass auch bei kurzem Abmanteln ein gutes Erkennen der jeweiligen Zahlen möglich ist. Basis-Striche verhindern ein Verwechseln der einzelnen Zahlen. Der grün-gelbe Schutzleiter ist in der Außenlage. Schwarzer Spezial-PVC-Außenmantel; UV-Strahlenbeständig. Wird hauptsächlich in südeuropäischen und arabischen Ländern sowie in den östlichen Staaten eingesetzt.
Aufbau
Leiter: CU-Litze blank, feindrähtig nach DIN
VDE 0295 Kl.5 bzw. IEC60228 Kl.5
Aderisolation: Spezial-PVC-Aderisolation, T12 nach
DIN VDE 0281 Teil 1
schwarze Adern mit fortlaufendem
weißem Zifferndruck
nach DIN VDE 0293
Aderkennzeichnung: Schutzleiter gelb-grün in der
Außenlage, ab 3 Adern,
Adern mit optimalen Schlaglängen in
Lagen verseilt
Mantel: Spezial-PVC-Außenmantel, schwarz
TM2 nach IN VDE 0281 Teil 1
weitgehend ölbeständig
PVC selbstverlöschend und flammwidrig
Prüfart B nach VDE 0472 Teil 804
und IEC 60332-1
Technische Daten
Spezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0262-12.95 und DIN VDE 0281 Teil 13, jedoch Isolationswanddicke für 1 kV
Temperaturbereich
bewegt: -5 °C bis +70 °C
fest verlegt: -40 °C bis +80 °C
Nennspannung: U0/U 0,61/1 kV
Prüfspamnnung 4000 V
Isolationswiderstand: mind. 20 MOhm x km
Strombelastbarkeit: nach VDE 0298 Teil 4
Mindestbiegeradius: 7,5 x Leitungs Ø
Strahlenbeständigkeit: bis 80x106 cJ/kg (bis 80 Mrad)
UV-beständig
Aderzahl x Nennquerschnitt qmm: 4G1,5 0,6/1kV
Cu-Zahl (Kg/%m): 5,80
Außendurchmesser ca.: 10,8
Gewicht (kg/%m) ca.: 17,0
