Steuerleitung YSLY-OZ/JZ
Anwendung:
Steuerleitung für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung bei mittleren mechanischen Beanspruchungen. Die Steuerleitung kann in trockenen, feuchten und nassen Räumen eingesetzt werden

Aufbau:
Leiter: Kupferlitze blank, feindrähtig
 nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
 JZ = schwarze Adern mit fortlaufendem Ziffernaufdruck und
 grün-gelben Schutzleiter
 OZ = schwarze Adern mit fortlaufendem Ziffernaufdruck ohne
 Schutzleiter in Lagen verseilt
Mantel: PVC mit Aufdruck der Bezeichnung, Abmessung und
 VDE-Reg.-Nr.
Farbe: grau

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C – +70 °C (bewegt)
 -30 °C – +70 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser (fest verlegt)
 15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind weitgehend beständig gegen die
 Einwirkung von Chemikalien wie Säuren und Laugen und
 bestimmte Kohlenwasserstoffverbindungen

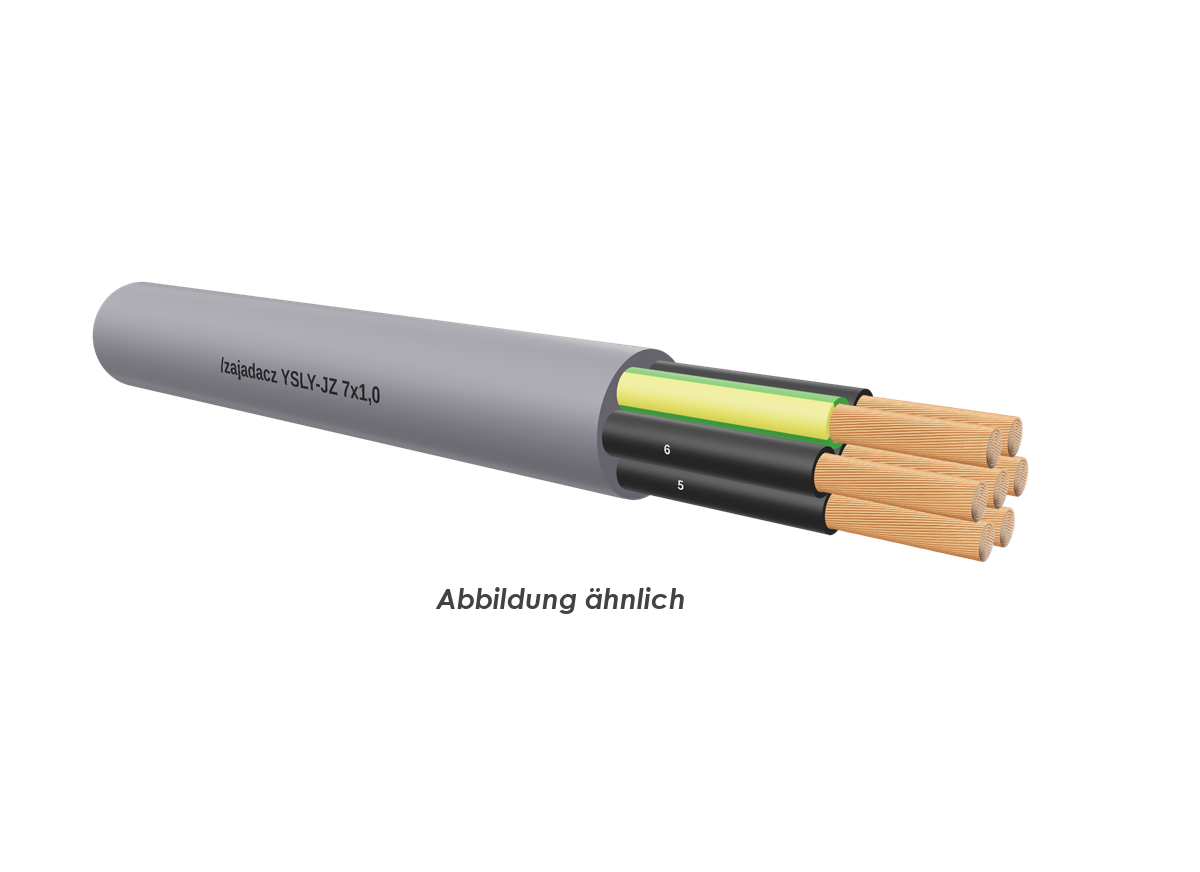

YSLY-JZ
Aderzahl x Nennquerschnitt qmm: 7X1
Cu-Zahl (Kg/%m): 6,70
Außendurchmesser ca.: 8,00
Gewicht (kg/%m) ca.: 12,60
