Steuerleitung YSLY-OZ/JZ
Anwendung:
Steuerleitung für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung bei mittleren mechanischen Beanspruchungen. Die Steuerleitung kann in trockenen, feuchten und nassen Räumen eingesetzt werden
Aufbau:
Leiter: Kupferlitze blank, feindrähtig
nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
JZ = schwarze Adern mit fortlaufendem Ziffernaufdruck und
grün-gelben Schutzleiter
OZ = schwarze Adern mit fortlaufendem Ziffernaufdruck ohne
Schutzleiter in Lagen verseilt
Mantel: PVC mit Aufdruck der Bezeichnung, Abmessung und
VDE-Reg.-Nr.
Farbe: grau
Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C – +70 °C (bewegt)
-30 °C – +70 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser (fest verlegt)
15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind weitgehend beständig gegen die
Einwirkung von Chemikalien wie Säuren und Laugen und
bestimmte Kohlenwasserstoffverbindungen

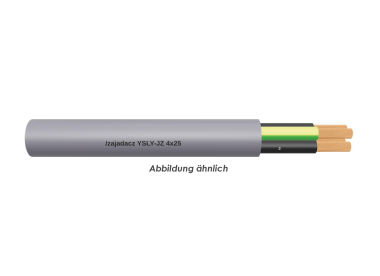

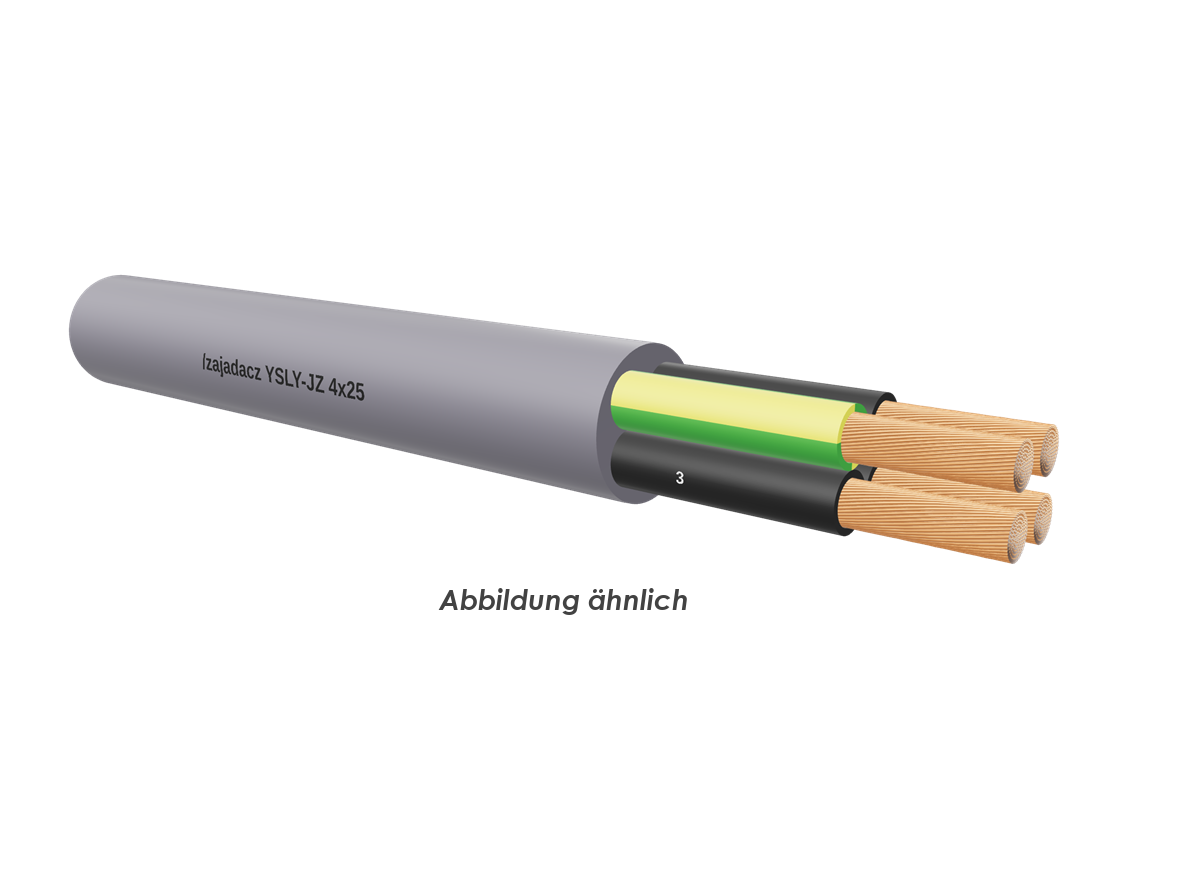

YSLY-JZ
Aderzahl x Nennquerschnitt qmm: 4X25
Cu-Zahl (Kg/%m): 96,00
Außendurchmesser ca.: 23,50
Gewicht (kg/%m) ca.: 158,20
