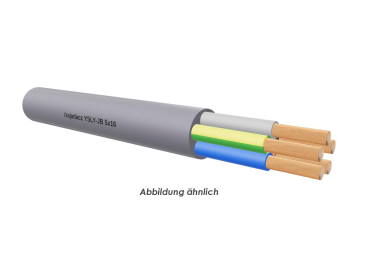

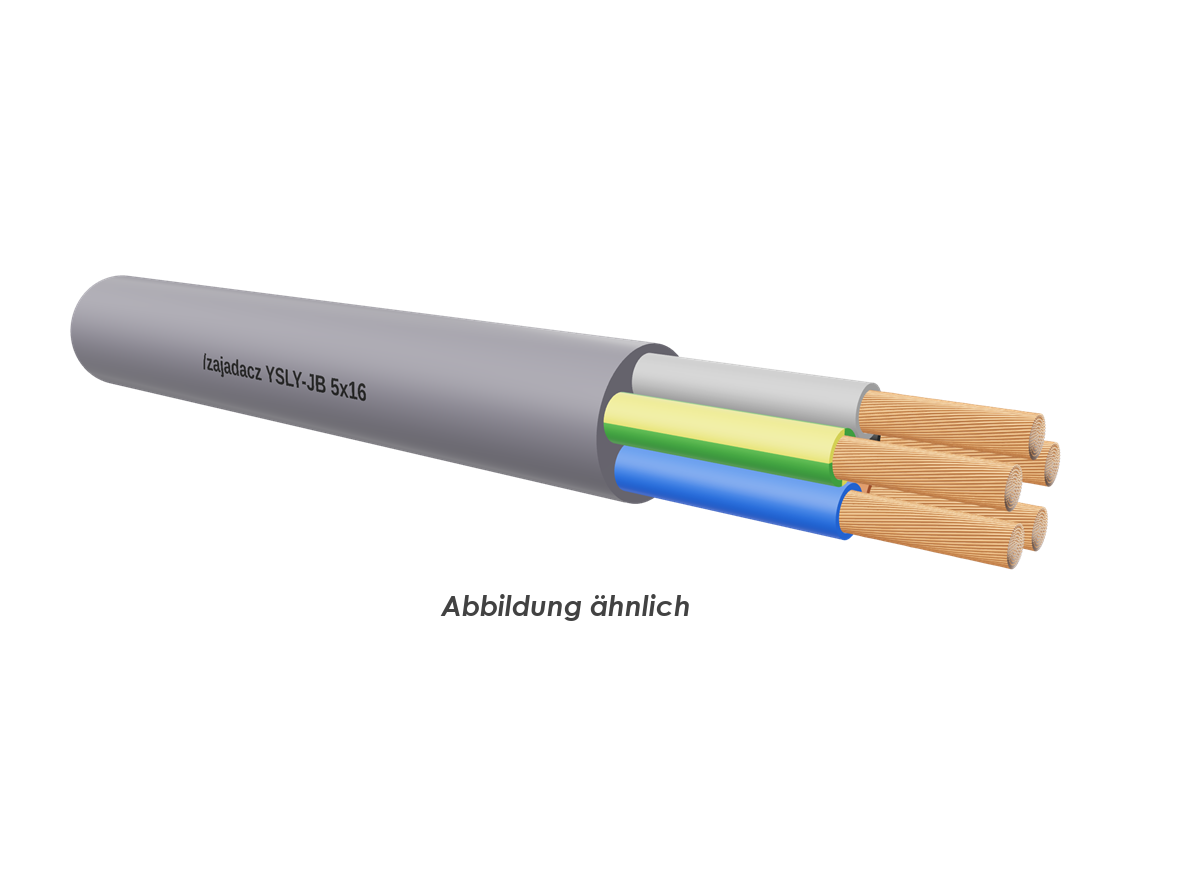

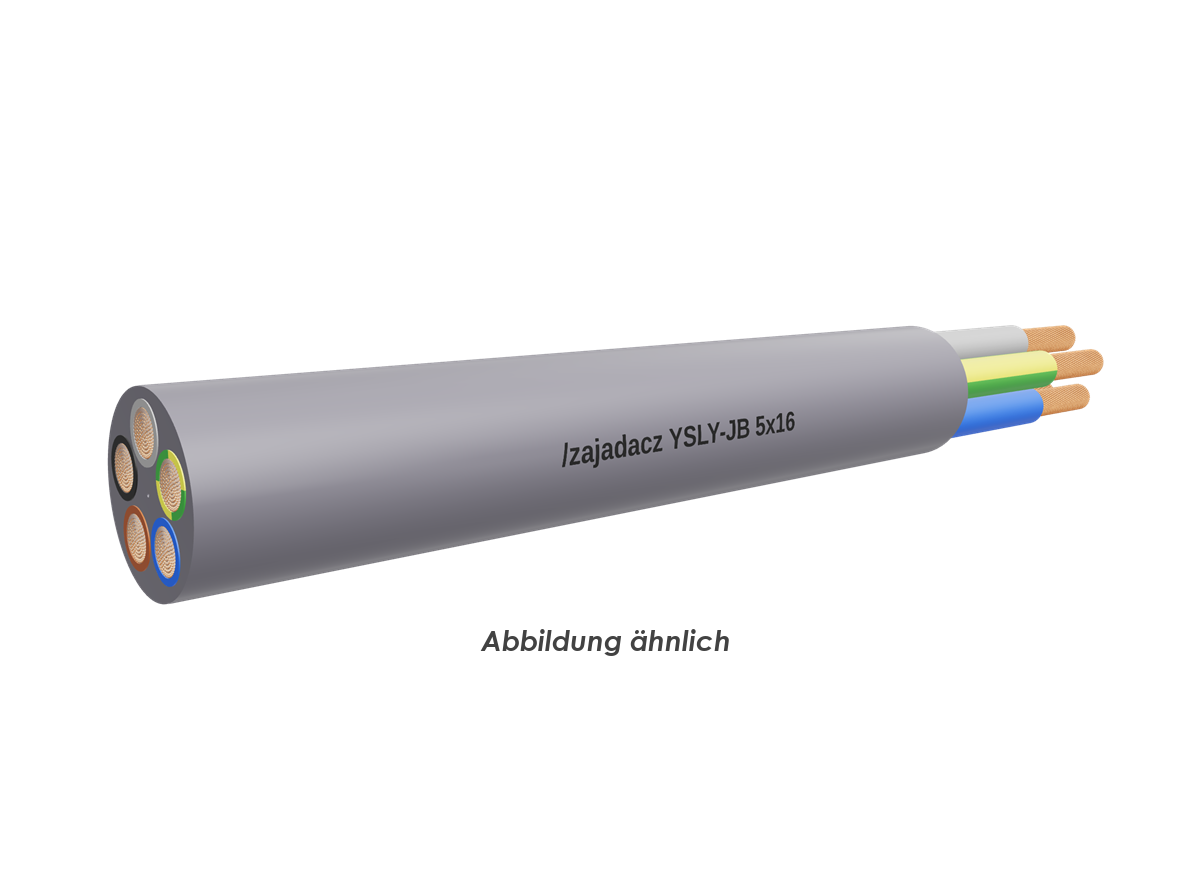

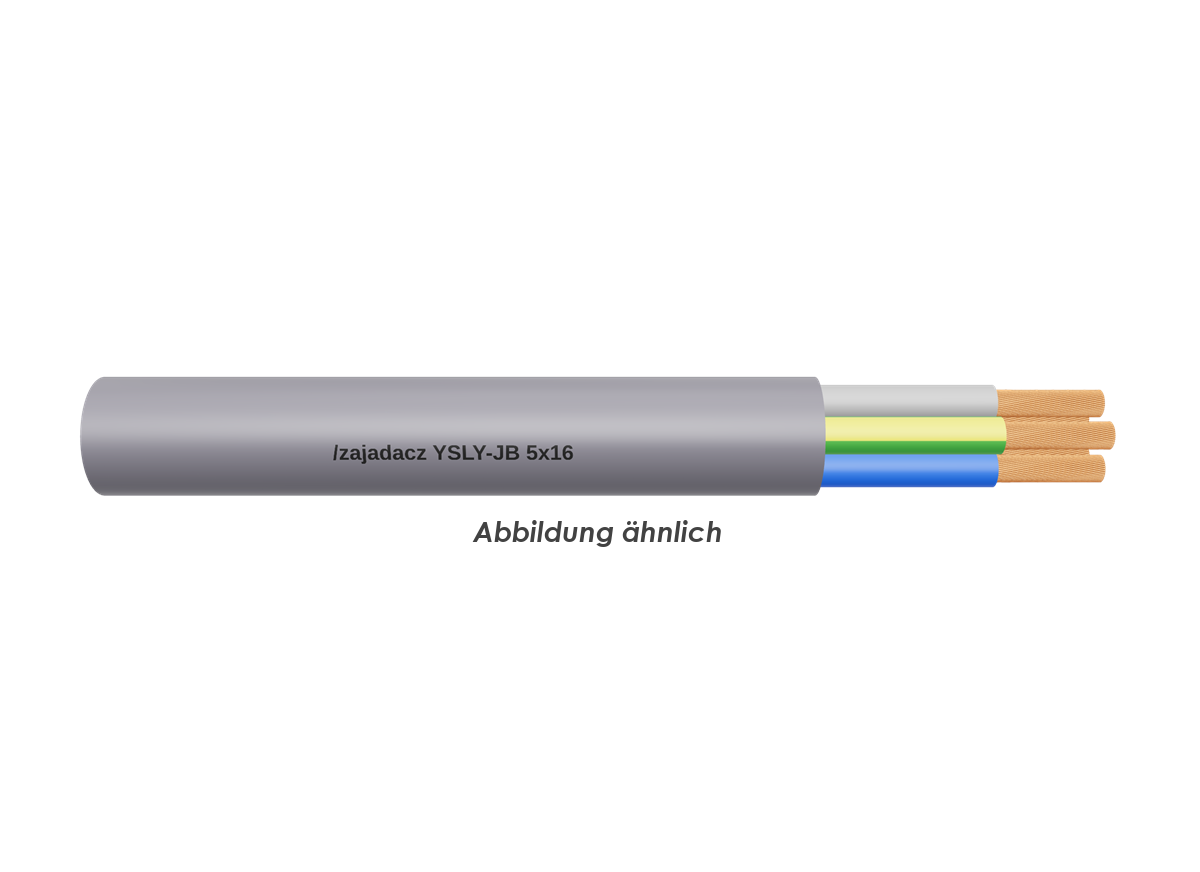

Steuerleitung YSLY-JB farbig
Anwendung:
Anschluss- und Verbindungsleitung für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Die Steuerleitung kann in trockenen, feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen eingesetzt werden.

Aufbau:
Leiter: Kupferlitze blank, feindrähtig nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
 JB = farbige Adern
 und grün-gelben Schutzleiter
 OB = farbige Adern ohne Schutzleiter
 in Lagen verseilt
Mantel: PVC
Farbe: grau

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: - 5 °C – + 70 °C (bewegt)
 -40 °C – + 80 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser (fest verlegt)
 15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind
 weitgehend beständig gegen die
 Einwirkung von Chemikalien wie
 Säuren und Laugen und bestimmte Kohlenwasserstoffverbindungen
YSLY-JB/YSLY-OB
Aderzahl x Nennquerschnitt qmm: 5G16
Cu-Zahl (Kg/%m): 76,80
Außendurchmesser ca.: 22,80
Gewicht (kg/%m) ca.: 111,80
