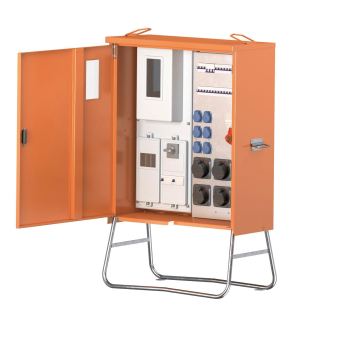

Anschlussverteilerschrank, Anschlussleitung: 55 kVA

· nach IEC61439-4 und DIN/VDE 43868/1
· Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
· mit schwermetallfreier Kunststoff-Lackierung
· Farbe: RAL 2004 -reinorange-
· mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
· mit Kranösen und seitlichem Tragegriff
· inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
· Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
· Schutzart: IP44
· Messeinrichtung Schutzart: IP54

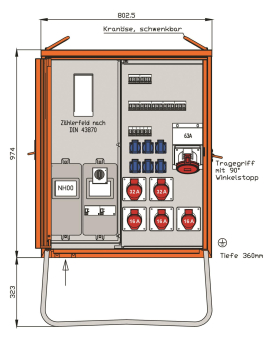

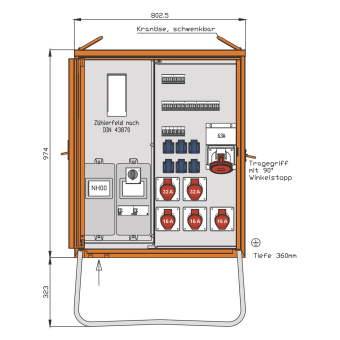

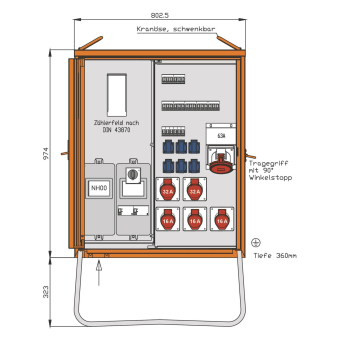

· Maße (HxBxT): 974x803x360 mm + Untergestell-Höhe ca.: 323 mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50 mm²

Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2

Abgang/Absicherung:
1 Leistungsschalter 3-polig, 80 A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4-polig 63 A/300 mA -B-
1 CEE-Anbaudose 63 A 5-polig 400 V 6 h
mit Leitungsschutzschalter (MCB) 3-polig 63 A -C-
1 RCD-Schutzschalter 4-polig 63 A/30 mA -B-
mit Leitungsschutzschalter (MCB) 3-polig 63 A -C-
2 CEE-Anbaudosen 32 A 5-polig 400 V 6 h
mit je 1 Leitungsschutzschalter (MCB) 3-polig 32 A -C-
3 CEE-Anbaudosen 16 A 5-polig 400 V 6 h
mit je Leitungsschutzschalter (MCB) 3-polig 16 A -C-
6 Schutzkontaktsteckdosen 16 A 2-polig 230 V
mit je Leitungsschutzschalter (MCB) 1-polig 16 A -C-
