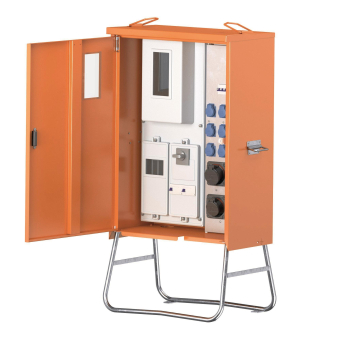

Anschlussverteilerschrank, Anschlussleitung: 44 kVA

· nach IEC61439-4 und DIN/VDE 43868/1
· Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
· mit schwermetallfreier Kunststoff-Lackierung
· Farbe: RAL 2004 -reinorange-
· mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen
· inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
· Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
· Schutzart : IP44
· Messeinrichtung Schutzart : IP54

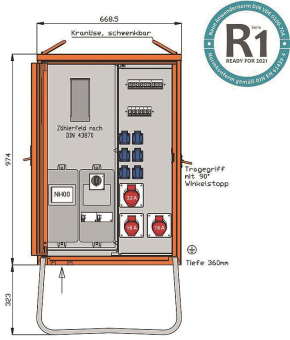

· Größe (HxBxT) ca.: 974x669x360 mm + Untergestell-Höhe ca.: 323 mm
· Bemessungsspannung 230/400 V
· Maße (HxBxT) 1297x669x360 mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 80 A
mit Bügelklemmen 10-50 mm²

Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2

Abgang/Absicherung:
1 NH00-Lasttrennschalter mit Sicherungen 63 A
1 RCD-Schutzschalter 4-polig 63 A/30 mA -B-
1 CEE-Anbaudose 32 A 5-polig 400 V 6 h
mit Leitungsschutzschalter (MCB) 3-polig 32 A -C-
2 CEE-Anbaudosen 16 A 5-polig 400 V 6 h
mit je 1 Leitungsschutzschalter (MCB) 3-polig 1 6A -C-
1 RCD-Schutzschalter 4-polig 40 A/30 mA
6 Schutzkontaktsteckdosen 16 A 2-polig 230 V
mit je 1 Leitungsschutzschalter (MCB) 1-polig 16 A -C-
