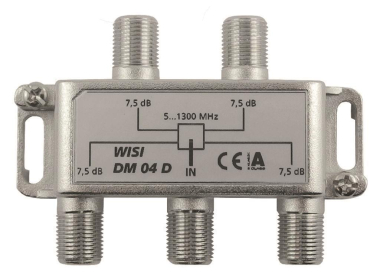

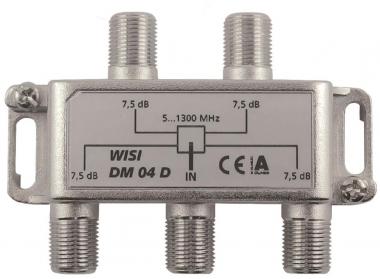

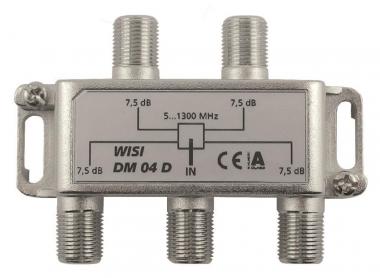

WISI Verteiler 4-fach DM04D

5-1300MHz 7,5dB Klasse A (+10dB)

Artikel
5382605
Lieferanten Typ
DM04D
Lieferanten Artikel
75108

Beschreibung

KDG/Vodafone gelistet

Der DM 04 D ist ein 4-fach Verteiler für die symmetrische Aufteilung von Kabelsignalen. Mit einem Frequenzbereich bis 1,3 GHz ist der Verteiler bestens für DOCSIS 3.1 Anwendungen geeignet. Das weißbronze-beschichtete Gehäuse ermöglicht sehr hohe Schirmungseigenschaften der Klasse A (+10 dB) und gewährleistet eine störungsfreie Übertragung der Signale im Empfangs und Verteilsystem. Aufgrund der stetig steigenden multimedialen Inhalte ist eine hohe Intermodulationsfestigkeit sehr wichtig, der Verteiler DM 04 D erfüllt hierfür die Anforderungen gemäß EN 60728-4.

Verteildämpfung
Frequenzbereich 5...1300 MHz
5...65 MHz 6,6 dB (±0,5 dB)
65...470 MHz 6,6 dB (±0,5 dB)
470...862 MHz 7,1 dB (±0,5 dB)
862...1006 MHz 7,5 dB (±0,5 dB)
1006...1300 MHz 7,9 dB (±0,5 dB)
Entkopplung
5...65 MHz >30,0 dB
65...470 MHz >30,0 dB
470...862 MHz >26,0 dB
862...1006 MHz >25,0 dB
1006...1300 MHz >22,0 dB
Rückflussdämpfung
5...65 MHz >22,0 dB
65...470 MHz >20,0 dB
470...862 MHz >18,0 dB
862...1006 MHz >18,0 dB
1006...1300 MHz >16,0 dB
Anschlüsse
F-Buchse 5 St. (1x Eingang, 4x Ausgang)
Allgemeine Daten
Schirmungsmaß Klasse A (+10 dB), nach EN 50083-2
Intermodulationsfestigkeit 120 dBµV nach EN 60728-4
DC Bypass IN/OUT Nein
Abmessungen (BxHxT) 71,8 x 25,5 x 49,5 mm

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85437090
Ursprungs-Land
HK
WEEE-Land
DE
WEEE-Nummer
83955467
Anschlussart
F-Connector
Ausführung
Verteiler
Frequenz
5 - 1300 MHz
Max. Abzweig-/Verteilerdämpfung
8 dB
Anzahl der Ausgänge
4
Fernspeisetauglich
