KDG/Vodafone gelistet

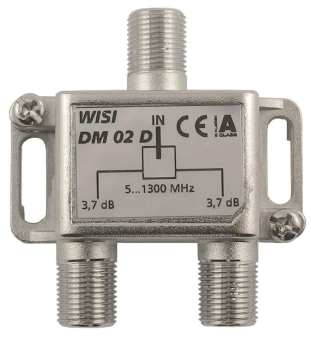

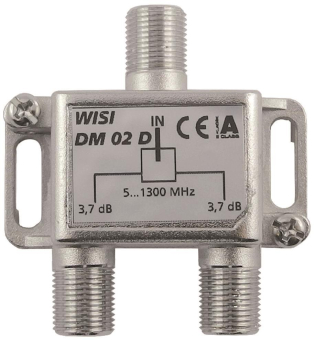

Der DM 02 D ist ein 2-fach Verteiler für die symmetrische Aufteilung von Kabelsignalen. Mit einem Frequenzbereich bis 1,3 GHz ist der Verteiler bestens für DOCSIS 3.1 Anwendungen geeignet. Das weißbronze-beschichtete Gehäuse ermöglicht sehr hohe Schirmungseigenschaften der Klasse A (+10 dB) und gewährleistet eine störungsfreie Übertragung der Signale im Empfangs und Verteilsystem. Aufgrund der stetig steigenden multimedialen Inhalte ist eine hohe Intermodulationsfestigkeit sehr wichtig, der Verteiler DM 02 D erfüllt hierfür die Anforderungen gemäß EN 60728-4.

Frequenzbereich 5...1300 MHz
Verteildämpfung
5...65 MHz 3,3 dB (±0,5 dB)
65...470 MHz 3,3 dB (±0,5 dB)
470...862 MHz 3,5 dB (±0,5 dB)
862...1006 MHz 3,7 dB (±0,5 dB)
1006...1300 MHz 4,0 dB (±0,8 dB)
Entkopplung
5...65 MHz >30,0 dB
65...470 MHz >28,0 dB
470...862 MHz >26,0 dB
862...1006 MHz >25,0 dB
1006...1300 MHz >22,0 dB
Rückflussdämpfung
5...65 MHz >22,0 dB
65...470 MHz >20,0 dB
470...862 MHz >18,0 dB
862...1006 MHz >18,0 dB
1006...1300 MHz >16,0 dB
Anschlüsse
F-Buchse 3 St. (1x Eingang, 2x Ausgang)
Allgemeine Daten
Schirmungsmaß Klasse A (+10 dB), nach EN 50083-2
Intermodulationsfestigkeit 120 dBµV nach EN 60728-4
DC Bypass IN/OUT Nein
Abmessungen (BxHxT) 47,5 x 25,5 x 49,5 mm
