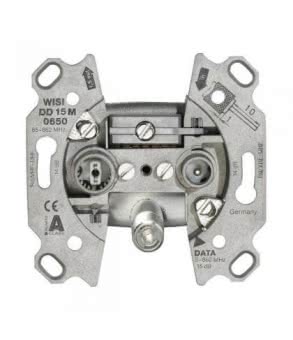

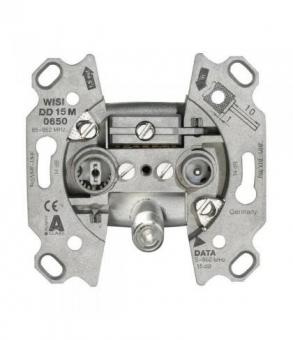

WISI Multimedia-Durchgangsdose DD15M0650

5-1006MHz 14/15dB

Artikel
711014
Lieferanten Typ
DD15M0650
Lieferanten Artikel
14568

Beschreibung

KDG/Vodafone gelistet

TV-Anschlüsse in IEC-Technik. Multimedia (DATA) mit F-Buchse für Kabelmodem. HF-Ausgang hochpassgefiltert. Abdeckplatte und Anschlußkabel siehe Zubehör.

Eingänge
Frequenzbereich 5...1006 MHz
Ausgänge
Frequenzbereich TV 85...1006 MHz
Frequenzbereich FM 87...1006 MHz
Frequenzbereich DATA 5...1006 MHz
Durchgangsdämpfung 1,2...1,75 dB
Sperrdämpfung TV >40 dB 5...65 MHz
Sperrdämpfung FM >40 dB 5...65 MHz
Anschlussdämpfung TV 14 dB
Anschlussdämpfung FM 15 dB
Anschlussdämpfung DATA 14 dB
Entkopplung DATA - TV >70 dB (5...65 MHz)
Entkopplung DATA - TV >50 dB (85...1006 MHz)
Entkopplung DATA - FM >70 dB (5...65 MHz)
Entkopplung DATA - FM >50 dB (85...1006 MHz)
Entkopplung DATA - OUT >30 dB (5...65 MHz)
Entkopplung FM, TV - OUT >30 dB (5...65 MHz)
Rückflussdämpfung IN, OUT >18 dB (-1,5 dB/okt.)
Rückflussdämpfung TV >14 dB (-1,5 dB/okt.)
Rückflussdämpfung FM >14 dB (-1,5 dB/okt.)
Rückflussdämpfung DATA >18 dB (-1,5 dB/okt.)
Intermodulationsfestigkeit > 120 dBµV (EN60728-4)
Anschlüsse
Anschlussklemme Aussenleiter 7.5 mm
Anschlussklemme Innenleiter 0,6...1,3 mm
F-Buchse 1 St. EN60169-24
IEC-Buchse 1 St. EN60169-2
IEC-Stecker 1 St. EN60169-2
Allgemeine Daten
Schirmungsmaß >85 dB (Klasse A)
Abmessungen (BxHxT) 70 x 70 x 22 mm
Einbautiefe 35 mm

Artikeleigenschaften

WEEE-Land
DE
WEEE-Nummer
83955467
