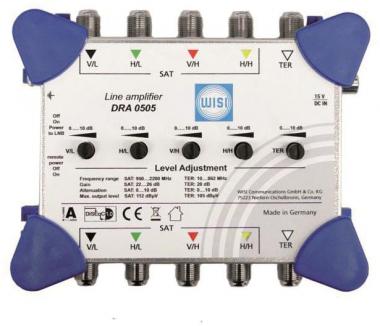

Der DRA 0505 ist ein Verstärker für die 4 Polarisationsebenen von einem Satelliten und terrestrischer Signale. Mit einer Verstärkung von 26 dB ist dieser optimal für die Nutzung als Linienverstärker in Multischalterkaskaden geeignet. Die Verstärkung kann individuell je Eingang um bis zu 10 dB verringert werden, um auch Pegelunterschiede zwischen den einzelnen Polarisationsebenen auszugleichen. Die Versorgungsspannung kann sowohl lokal, durch das optionale Netzteil DRP 1533 oder mit einer Fernspeisung über die Stammleitungen realisiert werden.

SAT-ZF-Stamm
Eingänge SAT 4 St.
Frequenzbereich SAT 950...2200 MHz
Verstärkung SAT 22...26 dB
Dämpungssteller SAT 0...10 dB
Max. Ausgangspegel SAT 116 dBµV (IMA3)
Entzerrung SAT 4 dB
Entkopplung SAT - SAT 30 dB typ.
Rückflussdämpfung SAT 12 dB
Rauschmaß 8 dB
Terrestrischer Stamm
Eingänge TERR 1 St.
Frequenzbereich TERR 10...862 MHz
Verstärkung TERR 20 dB
Dämpungssteller TERR 0...10 dB
Max. Ausgangspegel TERR 110 dBµV (IMA3)
Entkopplung TERR - SAT 30 dB typ.
Rückflussdämpfung TERR 12 dB
Rauschmaß 5 dB
Anschlüsse
F-Buchse 10 St.
DC Versorgungsspannung Niedervoltstecker 5.5/2.1 mm
Allgemeine Daten
Betriebsspannung 12...18 V DC
Stromaufnahme 220 mA
Schirmungsmaß Klasse A, nach EN 50083-2
Impedanz 75 Ohm
Betriebstemperaturbereich -20...+50 °C
Gewicht 0,35 kg
Abmessungen (BxHxT) 160 x 127 x 61 mm
