KDG/Vodafone gelistet

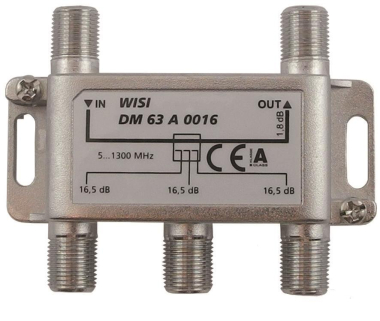

Der DM 63 A 0016 ist ein symmetrischer 3-fach Abzweiger mit 16 dB Abzweigdämpfung für die Anwendung in Verteilsystemen mit einer Stammleitung. Mit einem Frequenzbereich bis 1,3 GHz ist der Abzweiger bestens für DOCSIS 3.1 Anwendungen geeignet. Das weißbronze-beschichtete Gehäuse ermöglicht sehr hohe Schirmungseigenschaften der Klasse A (+10 dB) und gewährleistet eine störungsfreie Übertragung der Signale im Empfangs und Verteilsystem. Aufgrund der stetig steigenden multimedialen Inhalte ist eine hohe Intermodulationsfestigkeit sehr wichtig, der Abzweiger DM 63 A 0016 erfüllt hierfür die Anforderungen gemäß EN 60728-4.

Frequenzbereich 5...1300 MHz
Durchgangsdämpfung
5...65 MHz 1,6 dB (±0,5 dB)
65...470 MHz 1,6 dB (±0,3 dB)
470...862 MHz 1,6 dB (±0,3 dB)
862...1006 MHz 1,8 dB (±0,3 dB)
1006...1300 MHz 2,5 dB (±0,5 dB)
Abzweigdämpfung
5...65 MHz 16,5 dB (±1,0 dB)
65...470 MHz 16,5 dB (±1,0 dB)
470...862 MHz 16,5 dB (±1,0 dB)
862...1006 MHz 16,5 dB (±1,0 dB)
1006...1300 MHz 16,5 dB (±1,0 dB)
Entkopplung OUT-TAP
5...65 MHz >30,0 dB
65...470 MHz >28,0 dB
470...862 MHz >26,0 dB
862...1006 MHz >24,0 dB
1006...1300 MHz >22,0 dB
Entkopplung TAP-TAP
5...65 MHz >36 dB
65...470 MHz >36 dB
470...862 MHz >32 dB
862...1006 MHz >30 dB
1006...1300 MHz >30 dB
Rückflussdämpfung
5...65 MHz >22,0 dB
65...470 MHz >20,0 dB
470...862 MHz >18,0 dB
862...1006 MHz >18,0 dB
1006...1300 MHz >16,0 dB
Anschlüsse
F-Buchse 5 St. (1x Eingang, 1x Durchschleifausgang, 3x Abzweigausgang)
Allgemeine Daten
Schirmungsmaß Klasse A (+10 dB), nach EN 50083-2
Intermodulationsfestigkeit 120 dBµV nach EN 60728-4
DC Bypass IN/OUT Nein
Abmessungen (BxHxT) 71,8 x 25,5 x 49,5 mm
