Beschreibung
KDG/Vodafone gelistet

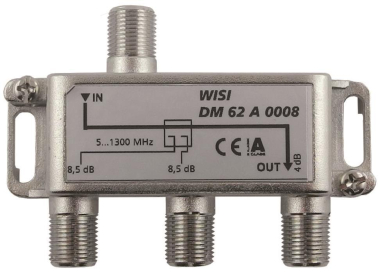

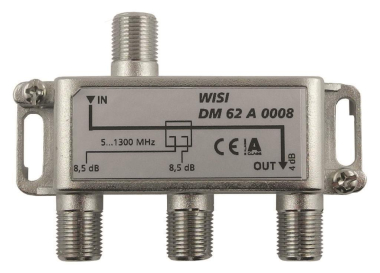

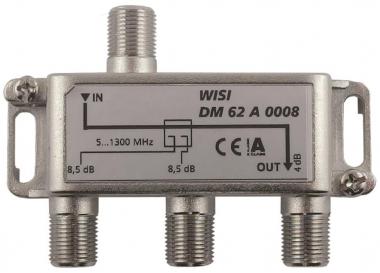

Der DM 62 A 0008 ist ein symmetrischer 2-fach Abzweiger mit 8 dB Abzweigdämpfung für die Anwendung in Verteilsystemen mit einer Stammleitung. Mit einem Frequenzbereich bis 1,3 GHz ist der Abzweiger bestens für DOCSIS 3.1 Anwendungen geeignet. Das weißbronze-beschichtete Gehäuse ermöglicht sehr hohe Schirmungseigenschaften der Klasse A (+10 dB) und gewährleistet eine störungsfreie Übertragung der Signale im Empfangs und Verteilsystem. Aufgrund der stetig steigenden multimedialen Inhalte ist eine hohe Intermodulationsfestigkeit sehr wichtig, der Abzweiger DM 62 A 0008 erfüllt hierfür die Anforderungen gemäß EN 60728-4.
Frequenzbereich 5...1300 MHz
Durchgangsdämpfung
5...65 MHz 3,8 dB (±0,5 dB)
65...470 MHz 3,8 dB (±0,5 dB)
470...862 MHz 3,8 dB (±0,5 dB)
862...1006 MHz 3,8 dB (±0,5 dB)
1006...1300 MHz 4,0 dB (±0,8 dB)
Abzweigdämpfung
5...65 MHz 8,5 dB (±1,0 dB)
65...470 MHz 8,5 dB (±1,0 dB)
470...862 MHz 8,5 dB (±1,0 dB)
862...1006 MHz 8,5 dB (±1,0 dB)
1006...1300 MHz 8,5 dB (±1,0 dB)
Entkopplung OUT-TAP
5...65 MHz >25,0 dB
65...470 MHz >24,0 dB
470...862 MHz >22,0 dB
862...1006 MHz >20,0 dB
1006...1300 MHz >20,0 dB
Entkopplung TAP-TAP
5...65 MHz >36 dB
65...470 MHz >34 dB
470...862 MHz >32 dB
862...1006 MHz >30 dB
1006...1300 MHz >28 dB
Rückflussdämpfung
5...65 MHz >20,0 dB
65...470 MHz >20,0 dB
470...862 MHz >18,0 dB
862...1006 MHz >18,0 dB
1006...1300 MHz >16,0 dB
Anschlüsse
F-Buchse 4 St. (1x Eingang, 1x Durchschleifausgang, 2x Abzweigausgang)
Allgemeine Daten
Schirmungsmaß Klasse A (+10 dB), nach EN 50083-2
Intermodulationsfestigkeit 120 dBµV nach EN 60728-4
DC Bypass IN/OUT Nein
Abmessungen (BxHxT) 71,8 x 25,5 x 49,5 mm
