G24-, GX24-Fassungen für einseitig gesockelte Kompakt-Leuchtstofflampen TC-D, TC-T, TC-DEL, TC-TEL
Bei der Befestigung der Fassungen ist zu berücksichtigen, dass die TC-T und TC-TEL-Lampen über die Fassung hinausragen. Bei der Benutzung des Zentralloches zur Befestigung der Fassung sind zusätzliche Vertiefungen für die Verdrehungsschutznocken vorzusehen.

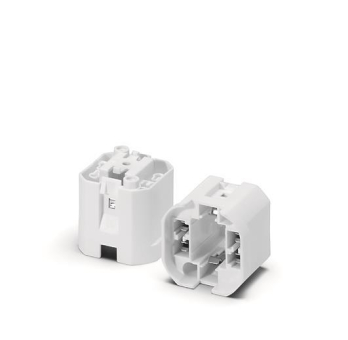

G24-, GX24-Fassungen
Glattmantel
Gehäuse: PBT GF, weiß, T140
Nennwert: 2/500
Doppel-Steckklemmen: 0,5 - 1 mm2 (Lampenkreis)
Zusätzlich bei G24q-, GX24q-Fassungen
Einzel-Steckklemmen: 0,5 - 1 mm2 (Starterkreis)
Rückseitige Bohrungen für selbstschneidende Schrauben nach ISO 1481/7049-ST4,2-C/F
Vorderseitige Durchgangslöcher für Schrauben M3
Zentrales Durchgangsloch für Schraube M3
Verdrehungsschutznocken
Für Aufsteckkappen
Die Fassung 527745 darf nur in Leuchten verwendent werden, die mit elektronischen Vorschaltgeräten betrieben werden, welche nach den zutreffenden Normen zertifiziert sind und welche den Leistungsbereiche 26, 32 und 42 W der Lampen abdecken.
Ausführung: TC-DEL/TC-TEL
Bestückung/Typ: G24q-3/GX24q-3
für Sockel: G24q-3/GX24q-3
Leistung: 26 / 26, 32 W
