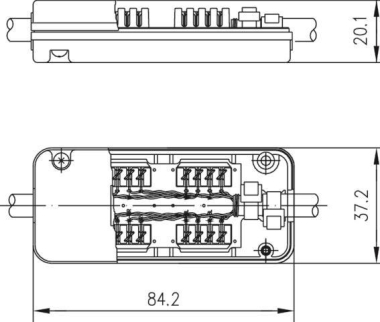

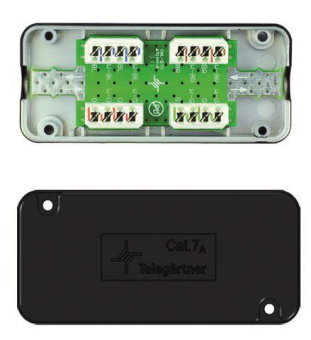

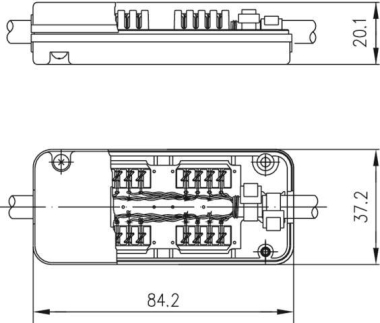

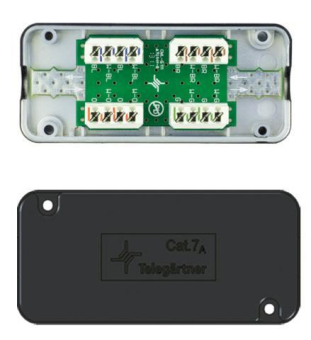

Verbindungsmodul VM 8-8 Cat.7A
Das VM 8-8 Modul Cat.7A wird als Verbindung/Verlängerung handelsüblicher geschirmter/ungeschirmter Twisted Pair-Installationskabel (Cat.5e/Cat.6/Cat.6A/Cat.7/Cat.7A) in folgenden Applikationen eingesetzt: Kabelumverlegungen, Kabelverlängerungen, Kabelbeschädigungen. Bei Einsatz des VM 8-8 Cat.7A Moduls brauchen die Kabelsegmente einer strukturierten Verkabelung nicht neu verlegt werden. Dadurch reduziert sich der Änderungs- und Kostenaufwand auf ein Minimum. Es können 8-adrige Kabel ohne wesentliche Beeinträchtigung der übertragungstechnischen Eigenschaften und Einschränkung der maximalen Link-Längen fest miteinander verbunden werden.
Leistungsmerkmale
· Connecting Hardware Cat.7A (1000 MHz)
· geeignet für 100/250/500/1000 MHz Installationskabel
· Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte
· Farbkennzeichnung nach T568A und B
· Anschluss 4-paariger geschirmter/ungeschirmter Installationskabel von AWG 27
· Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden
· sichere Schirmkontaktierung direkt auf der Leiterplatte
· Kabelzugentlastung durch handelsübliche Kabelbinder
· ankommende und abgehende Kabel um 180 Grad versetzt
· EMV-sicher nach DIN EN 61000-6-1 und DIN EN 61000-6-2
