ACOLAN^® FIREPROTECT 1000 SF-S/1000 SFD-S,
Kat. 7, J-02YSCH 4x2x0,56 mm AWG23/1 PIMF, S/FTP 100 ω/Brandschutzklasse CCa

Gesamt- und paarweise geschirmte Installationskabel der Kategorie 7
spezifiziert bis 1000 MHz
Aufbau:
· Leiter: blanker Kupferdraht, AWG23/1
· Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,45 mm
· Paarverseilung: 2 Adern zum Paar
Gesamtverseilung: 4 Paare zur Seele
· Paarabschirmung: Alukaschierte Polyesterfolie
· Gesamtabschirmung: verzinntes Kupfergeflecht
· Außenmantel: halogenfrei (FRNC/LS0H), Mantelfarbe orange

Elektrische Eigenschaften bei 20 °C:
Schleifenwiderstand <= 146 Ohm/km
Durchschlagsfestigkeit 1 kV/1 min
für Gleichspannung bei 50 Hz Isolationswiderstand   5000 Mω/km
Kapazität gegen Erde <= 1600 pF/km
Transferimpedanz (Zt), Grade 1
bei 1 MHz <= 10 mω/m
bei 10 MHz <= 10 mω/m
bei 100 MHz <= 30 mω/m
Ausbreitungsgeschwindigkeitsfaktor (NVP) 78 %
Laufzeitverzögerung (Skew) < 20 nS/100 m
Kopplungsdämpfung 80 db (Type 1b)

Temperatur- und Feuerbeständigkeit:
Transport- und Lagertemperaturbereich 0 °C bis + 50 °C
Betriebstemperaturbereich -20 °C bis + 60 °C
Brandverhalten: IEC 60332-1
(Flammwidrigkeit und Rauchentwicklung) IEC 60332-3-24
IEC 60754-2
IEC 61034-2

Lieferlänge:
500 m (Typ KT, 18 Trommeln/Pal), 1000 m (Typ XL, 4 Trommeln/Pal)

Anwendung:
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T; ISDN; TPDDI; ATM

Anwendbare Normen:
EN 50173-1
EN 50288-4-1
ISO/IEC 11801
IEC 61156-5

ACOLAN^® FIREPROTECT 1000 SF-S/1000 SFD-S,
Kat. 7, J-02YSCH 4x2x0,56 mm AWG23/1 PIMF, S/FTP 100 ω/Brandschutzklasse CCa

Gesamt- und paarweise geschirmte Installationskabel der Kategorie 7
spezifiziert bis 1000 MHz
Aufbau:
· Leiter: blanker Kupferdraht, AWG23/1
· Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,45 mm
· Paarverseilung: 2 Adern zum Paar
Gesamtverseilung: 4 Paare zur Seele
· Paarabschirmung: Alukaschierte Polyesterfolie
· Gesamtabschirmung: verzinntes Kupfergeflecht
· Außenmantel: halogenfrei (FRNC/LS0H), Mantelfarbe orange

Elektrische Eigenschaften bei 20 °C:
Schleifenwiderstand <= 146 Ohm/km
Durchschlagsfestigkeit 1 kV/1 min
für Gleichspannung bei 50 Hz Isolationswiderstand   5000 Mω/km
Kapazität gegen Erde <= 1600 pF/km
Transferimpedanz (Zt), Grade 1
bei 1 MHz <= 10 mω/m
bei 10 MHz <= 10 mω/m
bei 100 MHz <= 30 mω/m
Ausbreitungsgeschwindigkeitsfaktor (NVP) 78 %
Laufzeitverzögerung (Skew) < 20 nS/100 m
Kopplungsdämpfung 80 db (Type 1b)

Temperatur- und Feuerbeständigkeit:
Transport- und Lagertemperaturbereich 0 °C bis + 50 °C
Betriebstemperaturbereich -20 °C bis + 60 °C
Brandverhalten: IEC 60332-1
(Flammwidrigkeit und Rauchentwicklung) IEC 60332-3-24
IEC 60754-2
IEC 61034-2

Lieferlänge:
500 m (Typ KT, 18 Trommeln/Pal), 1000 m (Typ XL, 4 Trommeln/Pal)

Anwendung:
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T; ISDN; TPDDI; ATM

Anwendbare Normen:
EN 50173-1
EN 50288-4-1
ISO/IEC 11801
IEC 61156-5

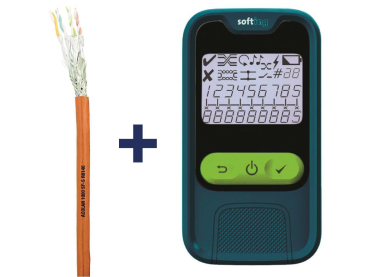

Softing CM210 CableMaster 210 Durchgangs u.Verdrahtungstester LCD 226101
Der CableMaster 210 ist ein wirtschaftlicher, kompakter Durchgangs- und Verdrahtungstester für Ethernet-Kabel. Der ergonomische Handtester ist einfach zu bedienen, sein großes Display zeigt direkt einfach zu verstehende Meldungen an. Er gehört zur Grundausstattung eines jeden Installateurs. Die schnelle und kostengünstige Prüfung der Verkabelung ist bei modernen Netzwerken ein Muss um Netzwerkstörungen schnell zu finden. Darüber hinaus ist der CableMaster 210 das perfekte Testgerät für die Vorprüfung einer Verkabelung vor der eigentlichen Abnahmemessung. Einzigartig in dieser Klasse sind das große hintergrundbeleuchtete Display und der eingebaute Tongenerator.
