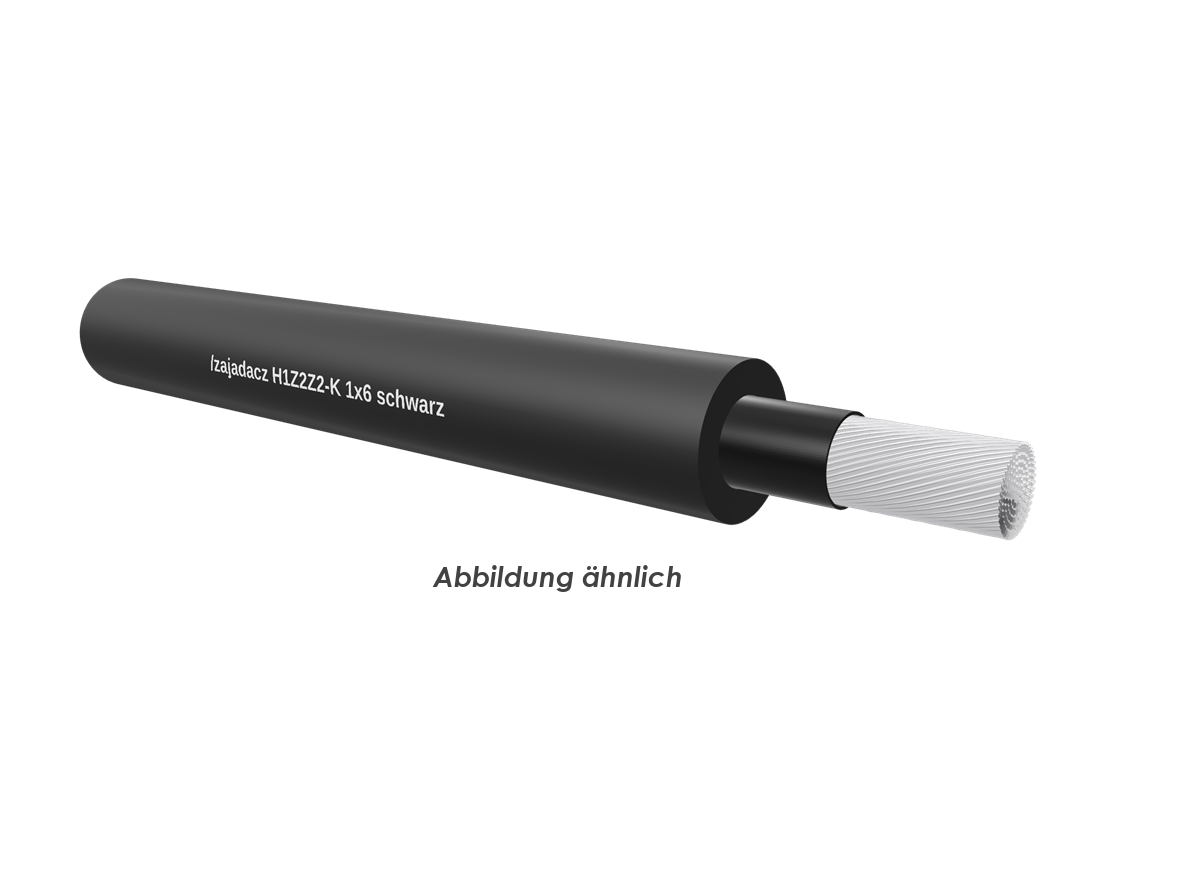

Solarleitungen
Einsatzbereich
wurde für die besonderen Einsatzbedingungen der Solarkabel entwickelt
Einsatzgebiet:
Einzelader für Solaranlagen (z.B. als Verbindungsleitung bei Dachinstallationen von Solaranlagen)
Eigenschaften
Die Schutzhülle aus ZMPU ermöglicht folgende Eigenschaften:
· Hervorragende UV-Beständigkeit
· Hervorragende Witterungs- und Ozonbeständigkeit
· Hervorragende Mikrobenbeständigkeit
· Hervorragende Kältebeständigkeit
· Hervorragende Beständigkeit gegen Öle und Fette
· Hohe Verschleiß- und Abriebfestigkeit
· Einfache Abisolierbarkeit
Die Verwendung halogenfreier Werkstoffe bedingt ein verbessertes Verhalten im Brandfall
entsprechen fogelnder Normen:
· Rauchdichte: nach DIN EN 50268-1/-2
· Halogenfreiheit: nach DIN EN 50267-2-3
Aufbau
Leiter: Kupfer verzinnt, flexibel, nach VDE 0295 Klasse 5
Isolierung: Halogenfreie, vernetzte Polyolefin -Mischung Typ EI5
nach VDE 0282 Teil 9. Farbe: schwarz oder rot
Äußere Schutzhülle: Polyurethan-Mischung TMPU nach VDE 0282 Teil 10.
Farbe: schwarz
Technische Daten
Querschnitt: 2,5 4 6 10 16
Leiterwiderstand
bei 20°C ω/km 8,21 5,09 3,39 1,95 1,24
Min. Biegeradius in mm 4xØ 4xØ 4xØ 4xØ
Max. Betriebsspannung 1000 V
Prüfspannung (ac) 4 kV
Max. Leitertemperatur
Dauerbetrieb 110°C
Kurzschluss 200°C
Min. Umgebungstemperatur
Frei bewegt -25°C
Fest verlegt -40°C
Zu erwartende Lebensdauer (*) 20 Jahre
(*) Die Aussage über die erwartende Lebensdauer von 20 Jahren auf internen
Prüfverfahren bezüglich der thermischen Alterung der Isoliermischung bei 90°C
Kurzschlussfestigkeit
Solarflex gilt in Anlagen des Spannungsbereichs I nach DIN VDE0100-520/1996, d.h. U
(ac) = 50 V und U (dc) = 120 V, als kurzschluss- und erdschlusssicher.
In Anlagen des Spannungsbereichs II nach DIN VDE 0100-520/1996 gelten für Solarflex
die Regeln einer Aderleitung.
Solarleitungen
Anwendung
Einsatzbereich
wurde für die besonderen Einsatzbedingungen der Solarkabel entwickelt
Einsatzgebiet:
Einzelader für Solaranlagen (z.B. als Verbindungsleitung bei Dachinstallationen von Solaranlagen)
Eigenschaften
Die Schutzhülle aus ZMPU ermöglicht folgende Eigenschaften:
· Hervorragende UV-Beständigkeit
· Hervorragende Witterungs- und Ozonbeständigkeit
· Hervorragende Mikrobenbeständigkeit
· Hervorragende Kältebeständigkeit
· Hervorragende Beständigkeit gegen Öle und Fette
· Hohe Verschleiß- und Abriebfestigkeit
· Einfache Abisolierbarkeit
Die Verwendung halogenfreier Werkstoffe bedingt ein verbessertes Verhalten im Brandfall entsprechen folgender Normen:
· Rauchdichte: nach DIN EN 50268-1/-2
· Halogenfreiheit: nach DIN EN 50267-2-3
Aufbau
Leiter: Kupfer verzinnt, flexibel, nach VDE 0295 Klasse 5
Isolierung: Halogenfreie, vernetzte Polyolefin-Mischung Typ EI5 nach
VDE 0282 Teil 9.
Farbe: schwarz oder rot
Äußere Schutzhülle: Polyurethan-Mischung TMPU nach VDE 0282 Teil 10.
Farbe: schwarz
Technische Daten
Querschnitt: 2,5 4 6 10 16
Leiterwiderstand
bei 20°C ω/km 8,21 5,09 3,39 1,95 1,24
Min. Biegeradius
in mm 4xØ 4xØ 4xØ 4xØ
Max. Betriebsspannung 1000 V
Prüfspannung (ac) 4 kV
Max. Leitertemperatur
Dauerbetrieb 110°C
Kurzschluss 200°C
Min. Umgebungstemperatur
Frei bewegt -25°C
Fest verlegt -40°C
Zu erwartende Lebensdauer (*) 20 Jahre
(*) Die Aussage über die erwartende Lebensdauer von 20 Jahren auf internen Prüfverfahren bezüglich der thermischen Alterung der Isoliermischung bei 90°C
Kurzschlussfestigkeit
Solarflex gilt in Anlagen des Spannungsbereichs I nach DIN VDE0100-520/1996, d.h. U (ac) = 50 V und U (dc) = 120 V, als kurzschluss- und erdschlusssicher.
In Anlagen des Spannungsbereichs II nach DIN VDE 0100-520/1996 gelten für Solarflex die Regeln einer Aderleitung.
Aderzahl x Nennquerschnitt qmm: SW/SW
Außen-Abmessung ca.: 5,90
Cu-Zahl (Kg/%m): 5,76
Gewicht (kg/%m) ca.: 7,5
