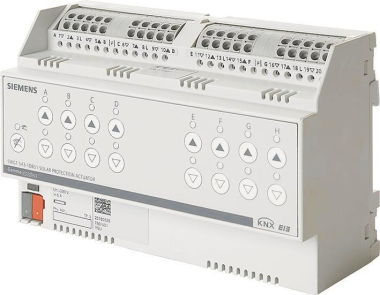

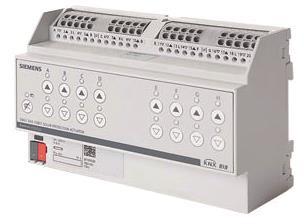

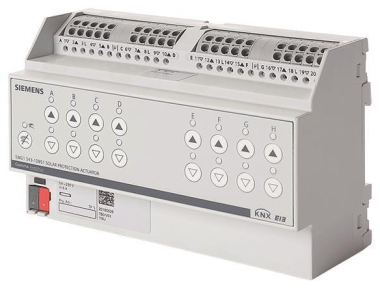

Sonnenschutzaktor N 543D31/N 543D51

· Zur Ansteuerung von Antrieben mit Wechselstrommotor für AC 230 V
· Elektrisch gegeneinander verriegelte Relais zur Drehsinn-Umschaltung
· Kontakt-Bemessungsbetriebsspannung AC 230 V
· Kontakt-Bemessungsfrequenz: 50/60 Hz
· Kontakt-Bemessungsstrom: 6 A
· Elektronik zum Erkennen des Ansprechens elektromechanischer und elektronischer Endlagenschalter
· Automatische Fahrzeitermittlung über Strommessung
· Pro Kanal Direktbetrieb am Gerät für Fahren Sonnenschutz Auf/Ab, Stop-Befehl und Lamellen-Verstellung
· Pro Kanal 2 Status LED`s am Gerät zur Anzeige der Fahrtrichtung und einer Übersteuerung
· Taster auf der Gerätefront zur Aktivierung und Deaktivierung Direktbetrieb und LED zur Statusanzeige Direktbetrieb
· Wartungsfreie Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5 bis 2,5 mm²
· 2 Klemmen pro Kanal zum Motor-Anschluss (Auf, Ab)
· Mindestens einer Phasenanschlussklemme für je zwei Kanäle
· Betrieb der Elektronik über Busspannung
· Gehäuse: Kunststoff, Farbe RAL 7035 (lichtgrau), N-Maß
· Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
· Schutzart: IP 20
· Max. Breite 8 TE
· Wählbare Betriebsart Jalousie, Rolladen/Markise, Lüftungsklappen
· Pro Kanal Fahrbefehle, Stoppen des Sonnenschutzes und Lamellenverstellung
· Pro Kanal anfahren der Behangposition und Lamellenstellung
· Pro Kanal zentrales Verfahren des Sonnenschutzes im Automatik- und Handbetrieb und Verzögerungszeit für Auf/Ab
· Unterscheidung Hand- und Automatikbetrieb (Behangposition und Lamellenstellung), einstellbares Verhalten bei Sonnenschein
· Preset Position 1-4 anfahren/setzen und 8-Bit-Szenensteuerung
· Einstellbares Verhalten bei Übersteuerung (Windalarm, Regenalarm, Frostalarm, Sperre, Zwangsstellung, Zwangsführung, Fahrbereichsbegrenzung)
· Einstellbare Umkehrpause und Verzögerungszeiten der Antriebe
· Pro Kanal einstellbares Verhalten bei Busspannungs-Ausfall und Startwert bei Busspannungswiederkehr
· Einstellbares Senden der Statusobjekte (Direktbetrieb, Automatikbetrieb, Behang- und Lammelenstellung, Fahren, Kalibrierung Fahrzeit auf Endlagen, Übersteuerungen) auf Abfrage, zyklisch und/oder bei Änderung
· Einstellbarer Sendezeitpunkt der Statusobjekte nach Busspannungswiederkehr und Sendeverzögerung zwischen den Statusobjekten
· Überwachung der Gerätefunktion

Bemessungsstrom: 6 A
Relais-Ausgänge Anzahl: 8
Abmessung Breite (1 TE=18 mm): 8 TE
