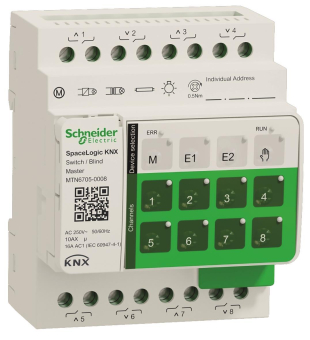

SpaceLogic KNX Master Schalter/Jalosie, 8-fach
· 8 Schaltausgänge/4 Jalousieausgänge: Die Funktion der Jalousie- oder Schaltkanäle ist frei konfigurierbar. Alle Jalousie-/Schaltausgänge können manuell über Taster bedient werden. Die ETS-Programmierung wird in der ETS-Anwendung des Masters durchgeführt
· Der Master steuert die Funktion der Erweiterung, die Spannungsversorgung und die Kommunikation zum KNX-Bus
· Es können maximal 2 Erweiterungen an den Master (MTN6705-0008) angeschlossen werden, so dass bis zu -24 Lasten geschaltet oder -12 Jalousieantriebe gesteuert werden können. Versorgungsspannung über den Master: KNX-Bus, ca. 6,5 mA (Master), ca. 9 mA (Master + 1 Erweiterung), ca. 12,5 mA (Master + 2 Erweiterungen)
· Alle Ausgänge können manuell über die Tastatur des Masters bedient werden
· Auf der Nebenstelle zeigt eine grüne LED die Betriebsbereitschaft an, eine rote Handbetriebs-LED zeigt an, ob die Nebenstelle manuell gesteuert wird. Zur Montage auf DIN-Schienen TH35 nach EN 60715. Der Anschluss an den Master oder eine andere Erweiterung erfolgt entweder über eine Modulverbindung oder über eine Kabelverbindung
Nennspannung: AC 250 V, 50-60 Hz
Nennstrom: 16 A AC-1, IEC 60947-4-1/10 A, IEC 60669-2-5
Für jeden Jalousie-Rollladenkanal: Motorlast 1000 VA
Für jeden Schaltausgang:
Nennlast: Glühlampen: 2300 W
Halogenlampen: 2300 W-LED: 200 W
Kapazitive Belastung: 10 AX, max. 140 µF
Induktive Belastung: 10 A, cos φ= 0,6
Relaisdaten: Einschaltstromstoß: max. 800 A/200 µs, max. 165 A/20 ms
Lieferumfang: Mit Busanschlussklemme
