Beschreibung

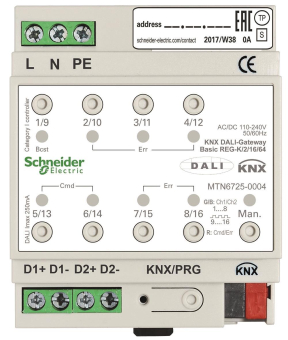

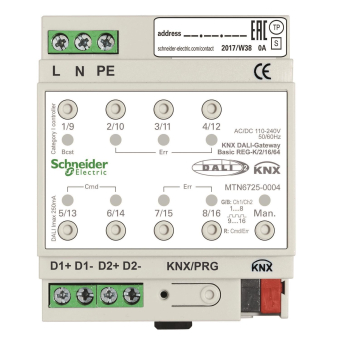

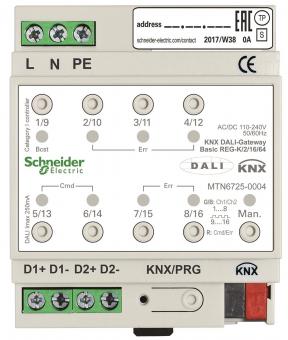

KNX-DALI-Gateteway Basic REG-K/1/16/64
· Das KNX-DALI-Gateway verbindet den KNX Bus mit 1 DALI-Ausgang. Das Gateway ist ein DALI-Steuergerät der Kategorie I mit integrierter DALI-Spannungsversorgung für die EVGs. Bis zu 64 EVGs können in 16 Gruppen geschaltet und gedimmt sowie über 16 Szenen gesteuert werden
· Es können bis zu 64 EVGs in 16 Gruppen geschaltet und gedimmt sowie über 16 Szenen gesteuert werden. Zudem lassen sich die 64 EVGs einzeln über KNX ansteuern oder über KNX-Gruppenadressen zusammenfassen
· Das Gerät ist ein DALI2-Single-Master-Controller entsprechend EN 62386 edition 1 und edition 2. Es ist geeignet elektronische DALI-Vorschaltgeräte gemäß edition 1 und edition 2 - auch im Mix- anzusteuern, gemäß Single-Master-Controller wird die Einbindung von DALI2-Sensoren (Präsenz- und Bewegungsmelder, Taster etc.) unterstützt.
· Außerdem können verschiedene Farbbefehle (z.B. Weißtonsteuerung, RGB, XY und HSV) z.B. von KNX-Tastern interpretiert und DALI-DT8-Leuchten entsprechend angesteuert werden
· Die Betriebsstundenerfassung erfasst die Betriebsstunden der Gruppen. Fehlermeldungen von einzelnen EVGs und Gruppen können über KNX gesendet und visualisiert werden
· Ein Farbsteuerungsmodul erlaubt bis zu 16 Zeitsteuerungen für Helligkeit und Farbe auf Wochenbasis, sofern das Gerät mit einer Zeitsynchronisation verbunden wird. Die bis zu 16 Zeitprogramme mit bis zu 300 Befehlen pro DALI-Ausgang können über KNX-Objekte freigegeben oder gesperrt werden. Die DALI-Inbetriebnahme und-Konfiguration, die Gruppenzuordnung und Szeneneinstellung können mit der ETS Applikation und einer ETS-App. (DCA) durchgeführt werden
· Mit integriertem Busankoppler. Für die Montage auf Hutschienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme, eine Datenschiene ist nicht erforderlich
Versorgungsspannung: AC/DC 100-240 V, 50/60 Hz
Ausgänge: 1x DALI D+, D-, DC16-18 V (Basisisolierung, kein SELV), max. 250 mA, kurzschlussfest
Schnittstellen: KNX, DALI
Typ: DALI Steuergerät der Kategorie I (Single Master)
Anschlussquerschnitt: Netzversorgung bzw. DALI: 1,5-2,5 mm2
Schutzart: IP20
Lieferumfang: Mit Busanschlussklemme.
