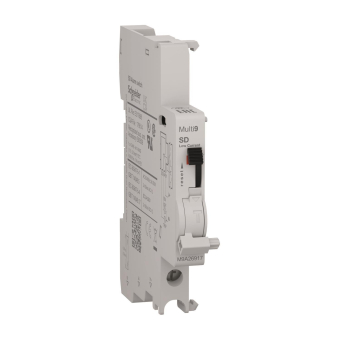

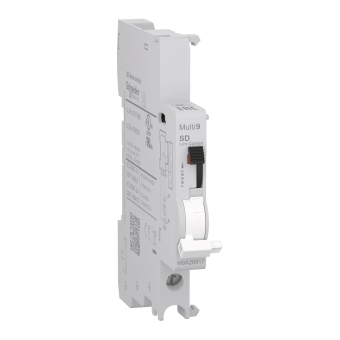

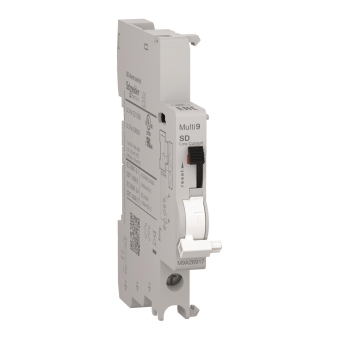

Dieses elektrische Zubehör von Acti9 ist ein Wechsler (Schließer/Öffner) zur Anzeige der Stellung des Leitungsschutzschalters im Falle eines elektrischen Fehlers oder einer Auslösung. Betriebsstrom liegt zwischen 2mA und 100mA bei einer Frequenz von 50Hz bis 60Hz bei 24VAC bis 240VAC & 24VDC bis 220VDC. Störung, Meldekontakt. Es hat 1 Positionsschalter mit Kontakten vom Typ 1 Wechslerkontakt. Für Installationen in der Industrie und bei OEMs vorgesehen. Dieses elektrische Zubehör ist mit den Multi9-Baureihen wie C60BP, C60SP, C60 und N40 kompatibel. Der SD wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Die mechanische Anzeige ist im Produkt für die lokale Signalisierung vorgesehen. Schraubklemmanschluss an der Unterseite. Der Anschluss ermöglicht starre Kupferkabel mit einem Kabelquerschnitt von 2,5mm². Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt flexible Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 1,5mm². Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt stare Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 2,5mm². Die Ui-Bemessungsisolationsspannung beträgt bis zu 500 V. Die Bemessungs-Stoßspannung von Uimp beträgt 4kV. Es kann auf einer DIN-Schiene für die modulare Installation montiert werden. Die Breite im 9-mm-Raster beträgt 1. Die Abmessungen sind (B) 9mm x (H) 85mm x (T) 68mm. Die Farbe des Produkts ist weiß. Das Produktgewicht beträgt 29 g. Der Verschmutzungsgrad ist 3. Der Tropikalisierungsgrad ist Behandlung 2. Die Abisolierlänge beträgt 9 mm. Das Anzugsdrehmoment für den Anschluss beträgt 1N.m (unten) für den Schraubendrehertyp PZ1. Der IP-Schutzgrad beträgt IP20. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur reicht von -40°C bis +85°C. Dieses Produkt entspricht den Normen EN/IEC 60947-5-1, EN/IEC 60947-5-4, GB/T 14048.5, GB/T 14048.17, UL 1077, UL 489, CSA C22.2 No 0-10, CSA C22.2 No 5-13, CSA C22.2 No 235-04 und CSA C22.2 No 65-03. Es verfügt über EAC- und CCC-Qualitätslabels und ist mit CE-, UKCA-, UL- und CSA-Zertifikaten zertifiziert.
