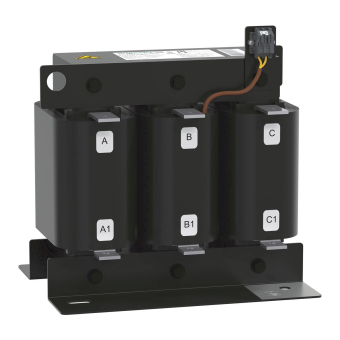

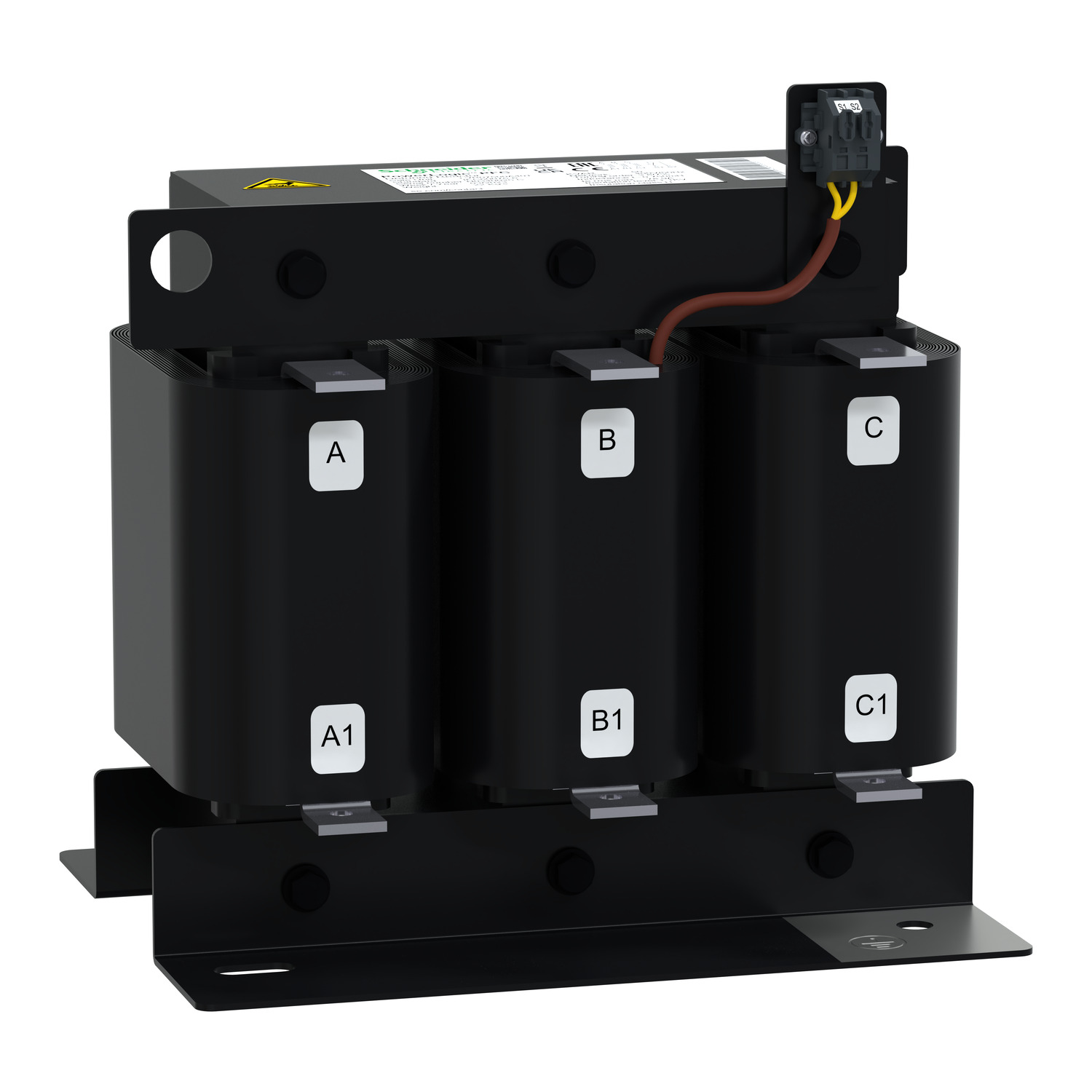

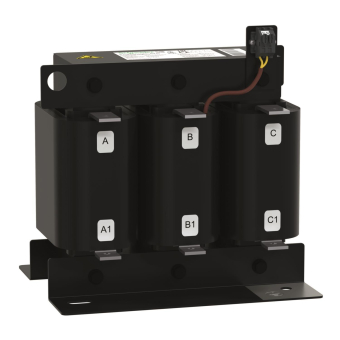

PowerLogic PFC Filterkreisdrosseln sind so konzipiert, dass sie den Kondensator schützt, indem sie die Zunahme der im System vorhandenen Oberschwingungen verhindert. Kondensatoren und Drosseln sind im Serienschwingkreis konfiguriert. Abgestimmt, so dass die Serienresonanzfrequenz unter der niedrigsten im System vorhandenen Oberschwingungsfrequenz liegt. Diese Filterkreisdrossel ist für eine Ausgangsleistung von 50 kvar mit Verdrosselungsfaktor von 7% (3,8/190 Hz) bei 400V AC und 50 Hz ausgelegt. Relative Impedanz, 7 %. Dieses Bauteil entspricht der Norm IEC 60068. Dieses Bauteil erfordert eine zusätzliche Konvektion, d. h. ein Ventilator muss hinzugefügt werden. Die Abmessungen des Gehäuses betragen 270 mm in der Höhe, 260 mm in der Breite und 200 mm in der Tiefe. Für ein Produktgewicht von 22 kg.
