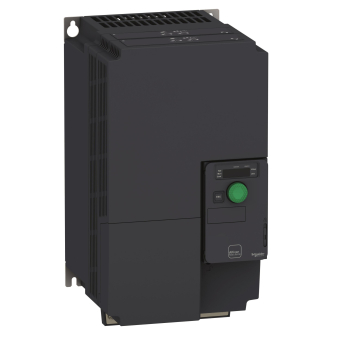

Schneider ATV320 11KW 230V ATV320D11M3C

3PH COMPACT

Artikel
5367421
Lieferanten Typ
ATV320D11M3C
Lieferanten Artikel
ATV320D11M3C

Beschreibung

Die Produktreihe Altivar Machine ATV320 ist ein Angebot an drehzahlvariablen Antrieben, das für Erstausrüster (OEMs) entwickelt wurde. Sein kompakter Formfaktor ermöglicht die vertikale Stapelung von Antrieben in Maschinengestellen. Er arbeitet mit einer Nennleistung von bis zu 11 kW / 15 PS und einer Nennspannung von 200 V bis 240 V AC. Seine robuste Bauweise mit beschichteten Leiterplatten der Klasse 3C3 nach IEC 60721-3-3 ermöglicht die Verlängerung der Maschinenverfügbarkeit unter rauen Umgebungsbedingungen. Wie zum Beispiel bei Umgebungstemperaturen von bis zu 60°C, ohne dass eine zusätzliche Kühlung erforderlich ist. Er verfügt über Funktionen, die für die gängigsten Anwendungen geeignet sind, einschließlich Drehmoment- und Drehzahlgenauigkeit bei sehr niedrigen Drehzahlen, hohe dynamische Leistung mit Flussvektorregelung ohne Sensor. Er verfügt erweiterter Frequenzbereich für Hochgeschwindigkeitsmotoren. Es ermöglicht auch die Parallelschaltung von Motoren und speziellen Antrieben unter Verwendung des Spannungs-/Frequenzverhältnisses. Sowie der statischen Drehzahlgenauigkeit und Energieeinsparung für Synchronmotoren mit offenem Regelkreis. Er wiegt 6,8 kg und hat die Maße 180 mm Breite, 330 mm Höhe und 198 mm Tiefe. Die Antriebssoftware umfasst 5 Sicherheitsfunktionen. Diese helfen den Maschinen, die Sicherheitsanforderungen zu erfüllen, unabhängig davon, ob sie in Verbindung mit einem Preventa-Sicherheitsmodul verwendet werden oder nicht. Diese Sicherheitsfunktionen werden mit der SoMove-Software konfiguriert. Altivar Machine ATV320 wurde für Erstausrüster (OEMs) entwickelt. Sie decken einfache und fortgeschrittene Anwendungsanforderungen in den Bereichen Verpackung, Materialhandhabung, Textil, Materialbearbeitung, mechanische Aktuatoren und Hebevorgänge ab. Es entspricht IEC, UL, TUV, KC und anderen internationalen Normen. Montagezubehör und externe Optionen (Bremswiderstände, Netzdrosseln, Motordrosseln, zusätzliche EMV-Filter) sind für Altivar Machine ATV320 Umrichter erhältlich. Die Art des externen Zubehörs und der Optionen hängt von der Umrichterleistung ab. Das Produkt wird in einer Verpackung geliefert. Er ist für die Montage in vertikaler Position (+/- 10°) auf einer Platte dank 4 Befestigungslöchern vorgesehen. Er ist vollständig in die EcoStruxure-Maschine von Schneider Electric über DTM integriert. Es ist möglich, ATV320-Antriebe direkt in der SoMachine- und SoMove-Software mit Hilfe desselben Software-Bausteins (DTM) zu konfigurieren, zu steuern und zu diagnostizieren. Er ist umweltfreundlich und erfüllt Richtlinien wie RoHS, WEEE, etc. zum Umweltschutz.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85044095
Reach
2023-08-01 - Ja
Ursprungs-Land
ID
WEEE-Land
DE
WEEE-Nummer
33842582
Netzspannung
200 - 240.0 V
Netzfrequenz
50/60 Hz
Eingangsphasenzahl
3
Ausgangsphasenzahl
3
Max. Ausgangsfrequenz
599 Hz
Max. Ausgangsspannung
240 V
Nennausgangsstrom I2N
54 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
11 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
11 kW
Relative symmetrische Netzfrequenztoleranz
5 %
Relative symmetrische Netzspannungstoleranz
10 %
Anzahl der analogen Ausgänge
1
Anzahl der analogen Eingänge
3
Anzahl der digitalen Ausgänge
1
Anzahl der digitalen Eingänge
6
Mit Bedienelement
Einsatz im Industriebereich zulässig
Einsatz im Wohn- und Gewerbebereich zulässig
Unterstützt Protokoll für TCP/IP
Unterstützt Protokoll für PROFIBUS
Unterstützt Protokoll für CAN
Unterstützt Protokoll für INTERBUS
Unterstützt Protokoll für ASI
Unterstützt Protokoll für KNX
Unterstützt Protokoll für Modbus
Unterstützt Protokoll für Data-Highway
Unterstützt Protokoll für DeviceNet
Unterstützt Protokoll für SUCONET
Unterstützt Protokoll für LON
Unterstützt Protokoll für PROFINET IO
Unterstützt Protokoll für PROFINET CBA
Unterstützt Protokoll für SERCOS
Unterstützt Protokoll für Foundation Fieldbus
Unterstützt Protokoll für EtherNet/IP
Unterstützt Protokoll für AS-Interface Safety at Work
Unterstützt Protokoll für DeviceNet Safety
Unterstützt Protokoll für INTERBUS-Safety
Unterstützt Protokoll für PROFIsafe
Unterstützt Protokoll für SafetyBUS p
Unterstützt Protokoll für BACnet
Unterstützt Protokoll für sonstige Bussysteme
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
1
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen sonstige
1
Mit optischer Schnittstelle
Mit PC-Anschluss
Bremschopper integriert
4-Quadrantenbetrieb möglich
Art des Umrichters
U-Umrichter
Schutzart (IP)
IP20
Schutzart (NEMA)
1
Höhe
330 mm
Breite
180 mm
Tiefe
198 mm
