Beschreibung
EDF-Schnellmontagesystem Verteilerfelder (ohne Gerätebestückung)
· Zum Einbau in alle modularen Schränke. Geltende Normen: VDE 0603, DIN 43870, 43880
· Verteilerfelder oder Feldkombinationen müssen die gleichen Rastereinheiten haben wie die Schränke, in die sie eingebaut werden.
· Bei Stand- und Reihenschaltschränken müssen zwei Felder oder Feldkombinationen übereinander eingebaut werden.
· Ohne N/PE Quick-Steckschienen
· Trennerfelder sind vorbereitet für den Einbau von NH-Lasttrennern, Fabrikat ABB, Jung, Efen, und Jean Müller. Dazu passende Blende verwenden.
· Bei Zusammenbau zweier Felder übereinander müssen immer gleiche Feldbreiten übereinander montiert werden.

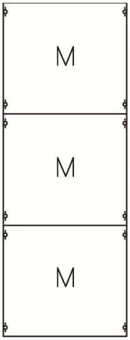

Mit Montageplatte
Bauhöhe: 5
Rastereinheit: 9 RE
Breite außen/innen: 500 mm
