Beschreibung

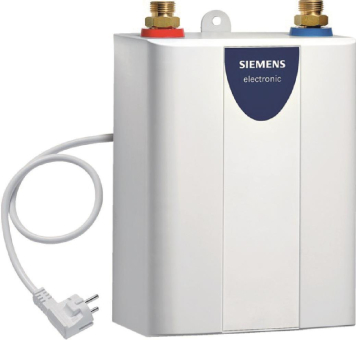

Kleindurchlauferhitzer elektronisch gesteuert, Untertisch und Übertisch
für druckfesten oder drucklosen Anschluss, mit hocheffizientem Blankdrahtheizsystem
Ausstattung
· 2 in 1-System für Druck-Armatur oder Niederdruck-Armatur, Strahlregler zur Optimierung des Wasserstrahls
· Bei DE06111M und DE08111M mit automatischer Betriebsanzeige
· Spart bis zu 20 % Energie und Wasser gegenüber hydraulisch gesteuerten Durchlauferhitzern
· Minimale Einschaltwassermenge, elektronisches Sicherheitskonzept mit Luftblasenerkennung im Gerät integriert
Einfachste Installation:
· Niedriger Einschaltfließdruck von 0,25 bar, spritzwassergeschützt nach Schutzart IP24D
Installationsfreundlich:
· Einfache Wandbefestigung mit Montagebügel und Montagewinkel, Spritzwasserschutz IP24D
· Steckdose genügt, 16 A-Absicherung bei DE04101M
· An alle handelsüblichen Druck-Armaturen oder drucklose Niederdruck-Armaturen anschließbar
· Festanschluss bei DE 05..., DE 06... und DE 08...
· Elektronische Durchflussmessung mit integrierter Luftblasenerkennung sorgt für zusätzliche Sicherheit
Technische Daten DE 04101M DE 05101M DE 06101M DE 08101M DE 06111M DE 08111M
Untertisch Untertisch Untertisch Untertisch Übertisch Übertisch
Warmwasserleistung bei 12 °C
Zulauftemperatur bei 38 °C: 1,9 l/min 2,4 l/min 3,2 l/min 3,9 l/min 3,2 l/min 3,9 l/min
Einschaltfließdruck (ohne DMB): <0,25 bar <0,25 bar <0,25 bar <0,25 bar <0,25 bar <0,25 bar
Einschaltwassermenge: 1,6 l/min 1,6 l/min 2,1 l/min 2,5 l/min 2,1 l/min 2,5 l/min
Ausschaltwassermenge: 1,3 l/min 1,4 l/min 1,9 l/min 2,3 l/min 1,9 l/min 2,3 l/min
Elektroanschluss 1 PE∼: 230 V 230 V 230 V 230 V 230 V 230 V
Durchflussbegrenzung bei 2 l/min 2 l/min 3 l/min 4 l/min 3 l/min 4 l/min
Steckfertig: + - - - - -
Festanschluss: - + + + + +
Absicherung: 16 A 20 A 32 A 32 A 32 A 32 A
Mindestens Leitungsquerschnitt: 1,5 mm2 2,5 mm2 4 mm2 4 mm2 4 mm2 4 mm2
Maximale Zulauftemperatur: 20 °C 20 °C 20 °C 20 °C 20 °C 20 °C
Wasseranschluss Gewinde: G 3/8 A" G3/8 A" G 3/8 A" G 3/8 A" G 1/2 A" G 1/2 A"
Maße (HxBxT): 185x140x88 mm 185x140x88 mm 185x140x88 mm 185x140x88 mm 185x140x88 mm 185x140x88 mm
Gewicht: 1,1 kg 1,1 kg 1,1 kg 1,1 kg 1,1 kg 1,1 kg
