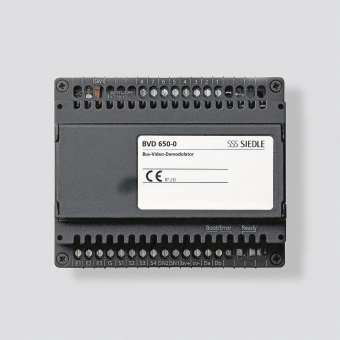

Bus-Video-Demodulator

ermöglicht die Darstellung des Videobildes einer Siedle-Kamera an einem Fernsehgerät. Der Demodulator wandelt das Videosignal des In-Home-Bus in ein FBAS-Videosignal um. Das umgewandelte Signal kann anschließend auf jeden Videomonitor oder jedes Fernsehgerät mit entsprechendem Eingang übertragen oder in einem Video-System weiter
verarbeitet werden.

Für die Einschaltung des Monitors steht optional ein potenzialfreier Kontakt zur Verfügung, der für die Dauer der Bildübertragung geschlossen ist. Die Ansteuerung des BVD 650-... erfolgt über einen Steuereingang, der mit Gleich- oder Wechselspannung angesteuert wird. Systembedingt ist mit dem Bus-Video-Demodulator kein Dauerbetrieb möglich.

Technische Daten
Abmessungen (BxHxT): 107x89x60 mm
Betriebsspannung: 12 V AC, max. 300 mA
Kontaktart: Schließer, max. 30 V AC/DC, 2 A
Schutzart: IP20
Steuerspannung/-strom 4-30 V DC, max. 10 mA, 4-20 V AC, max. 5 mA
Teilungseinheit (TE): 6
Umgebungstemperatur: 0 °C bis +40 °C
