Beschreibung

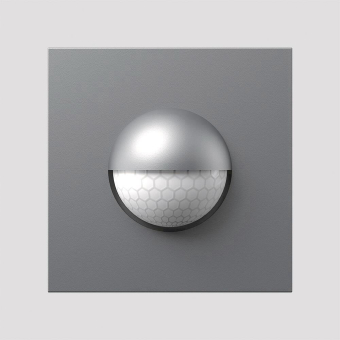

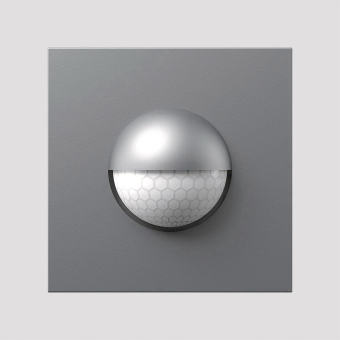

Bewegungsmelder-Modul im Vario-System mit einem horizontalen
Erfassungswinkel von max. 180°
Es erfasst in einem begrenzbaren Bereich Infrarotstrahlung, wie sie z. B. von Menschen ausgeht. Das System enthält einen hochempfindlichen Infrarot-Detektor, einen Dämmerungsschalter und die zugehörige
Verstärkungsschaltung. Der horizontale Erkennungsbereich und die Erfassungsweite sind veränderbar.
Leistungsmerkmale
· Max. Erfassungsweite abhängig von der Einbauhöhe, Einbaulage der Optik, Außentemperatur und Annäherungsrichtung
· Erfassungsweite durch Blendeneinsatz verkürzbar
· Erfassungswinkel horizontal max. 180°, veränderbar durch Blendeneinsatz
· Schaltausgänge: Ausgang 1: Dämmerungsschalter; Ausgang 2: Bewegungserkennung; Ausgang 3: Reihenschaltung von Ausgang 1 und Ausgang 2
· Ansprechschwelle für Dämmerungsschalter von ca. 5-300 Lux einstellbar
· Dämmerungsschalter, in kombiniertem Betrieb Dämmerung und Bewegung, eigenlichtsicher
Technische Daten
Betriebsspannung: 12 V AC
Betriebsstrom: max. 120 mA
Kontaktart: Schließer 24 V, 2 A
Schaltzeit: 5 Sek. bis 15 Min.
Schutzart: IP54
Umgebungstemperatur: -20 °C bis +55 °C
Aufbauhöhe: 25 mm
Abmessungen (BxHxT): 99x99x51 mm
