Schaltschrank-Heizungen TopTherm, Dauerheizleistung 10-800 W
Lieferumfang:
Einbaufertige Einheit mit Schnellanschlussklemme, inkl. Befestigungsmaterial
Hinweis:
· Für eine exakte Temperaturregelung im Schaltschrank wird der Schaltschrank-Innentemperaturregler SK 3110.000 empfohlen
· Um Kondensation an Baugruppen zu vermeiden, wird zur Regelung der Heizung der Hygrostat SK 3118.000 empfohlen
· In größeren Schaltschränken wird eine gleichmäßige Wärmeverteilung am besten durch den Einbau mehrerer Heizgeräte mit kleinerer Leistung erzielt
· Generell empfiehlt sich der Einbau von Heizungen auch, um Kondenswasserbildung zu verhindern

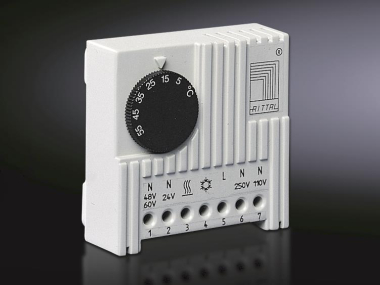

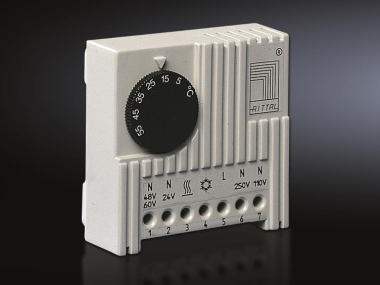

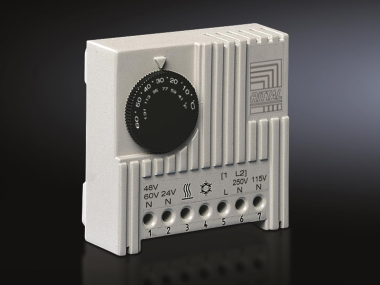

Schaltschrank-Innentemperaturregler
Besonders zur Steuerung von Filterlüftern, Heizungen und Wärmetauschern, aber auch als Signalgeber für die
Überwachung der Schaltschrank-Innentemperatur ist dieser Temperaturregler geeignet.
Technische Daten:
· Bimetallregler als temperaturempfindliches Organ mit thermischer Rückführung.
· Kontaktbestückung: 1-poliger Umschaltkontakt (Wechsler) als Sprungschaltglied.
· Zulässige Kontaktbelastung:
Kl. 5-3 (Heizen)
AC 10 (4)1 A, DC = max. 30 W
Kl. 5-4 (Kühlen)
AC 5 (4)1 A, DC = max. 30 W
(1) = induktive Last bei cos a = 0,6
· Einstellbereich +5 °C bis +60 °C
· Gewicht ca. 105 Gramm
· Abmessungen 71x71x33,5 mm
· Schaltdifferenz ca. 1 K ± 0,8 K.
· Breites Spannungsspektrum, d. h. nur ein Typ für 24 bis 230 V
· Zeitsparende Anschlusstechnik, d. h. Anschlussklemmleiste mit Schraubanschluss
von außen.
· Flexible Montage auf senkrechter oder waagerechter 35 mm Tragschiene nach
DIN EN 60 715 sowie Schnappbefestigung im TS/SE-Schrankprofil mittels des
beigelegten Adapters.
· Bemessungsbetriebsspannung 230/115/60/48/24 V (AC) - 60/48/24 V (DC)
Ausführung: Temperaturregler
Bemessungsbetriebsspannung: 230/115/60/48/24 V (AC)-60/48/24 V (DC)
