Beschreibung
PSM Stromschienen + PSM
Steckdosenmodule

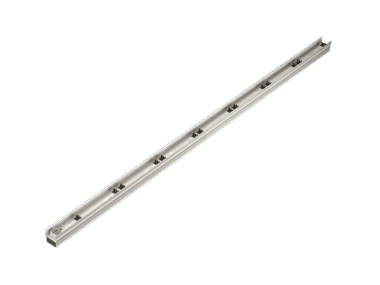

PSM Stromschienen
Das modulare System ermöglicht eine Grundausstattung der Racks durch eine vertikale Trägerschiene mit 1-/3-phasiger Einspeisung. In die Trägerschiene können die verschiedenen Steckdosenmodule zur Versorgung der aktiven Komponenten eingerastet werden. Und dies selbst im laufenden Betrieb, da das Trägerprofil berührungsgeschützt aufgebaut ist.
PSM Steckdosenmodule
Die verschiedenen Module, Schuko, IEC320 o. ä. können gemischt in die Trägerschiene eingesteckt werden. Das kann auch von Nicht-Elektrikern durch das berührungsgeschützte Plug & Play-System leicht realisiert werden.
Technische Daten/Vorteile:
· Jedes Steckdosenmodul greift auf der Trägerschiene eine Phase ab, je nach Steckrichtung von Einspeisung A oder redundanter Einspeisung B.
· 1-/3-phasiger Aufbau mit einem max. Strom von 2x(3x16 A).
· Redundante Eispeisung 3-phasig möglich
· Der redundante Stromkreis ist komplett getrennt von den 3 Phasen der Trägerschiene
· Module können mit einem integrierten Überstromschutz versehen werden, dadurch wird bei zu hohem Strom nur das betroffene Modul abgeschaltet. Die restlichen Module bleiben in Betrieb
· Überspannungsschutz in die Zuleitung integrierbar
· Verschiedene Module auch mit Strommessung und schaltbaren Ausgängen
Mit 3 m Anschlusskabel (Aderendhülsen)
Ausführung: 3-phas., 16 A, Aderendhülsen
für Schrankhöhe: 2000 mm
