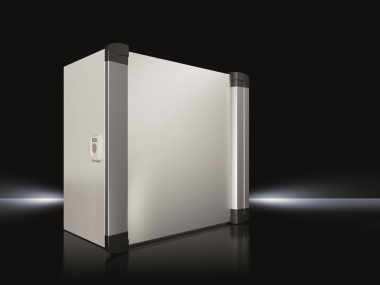

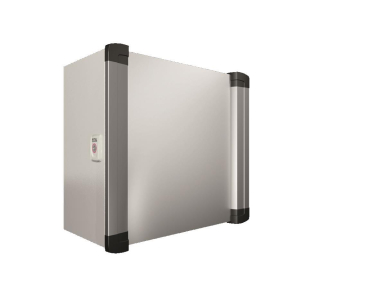

Kompakt-Schaltschrank AX, Bediengehäuse AX mit Griffleisten

Das Bediengehäuse mit Griffleisten auf Basis AX, Stahlblech, mit Tragarmausschnitt Ø 130 mm passend zum Tragarmsystem CP 60/120/180, Servicezugang wahlweise von vorne oder hinten, Aluminium-Frontplatte zur Bearbeitung leicht demontierbar, Schutzart IP55.
Material:
Gehäuse: Stahlblech
Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung
Frontplatte: Aluminium
Abdeckkappen: Kunststoff
Oberfläche:
Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Griffleiste: natur eloxiert
Frontplatte: natur eloxiert
Farbe:
Gehäuse und Tür: RAL 7035
Griffleiste: natur eloxiert
Frontplatte: natur eloxiert
Abdeckkappen: ähnlich RAL 7024
Type rating nach UL 508A:  Type 1, 12
Lieferumfang:
Gehäuse mit Ausbruch und Verstärkung für Tragarmanschluss Ø 130 mm
Vorne mit max. Ausbruch, abgedeckt von leicht zu bearbeitender 3 mm Aluminium-Frontplatte
Seitliche Griffleisten mit Abschlusskappen
Angeformter Innenausbauwinkel mit Systemlochung
Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
Hinweis:
Wechsel des Tragarmanschlusses und des Türanschlags durch Drehen des Gehäuses möglich
Optional: Tragarmanschluss Ø 130 mm, außermittig in der Verstärkungsplatte vorgeformt, kann einfach aufgebohrt werden
Verschluss-Systeme für Servicezugang von hinten: Verschluss-Einsatz, austauschbar gegen Mini-Komfortgriff AX, Verschluss-Einsätze 27 mm, Ausführung A
Verschluss-Systeme für Servicezugang von vorne: Verschluss-Einsatz, austauschbar gegen Verschluss-Einsätze 27 mm, Ausführung A
