Busleitung für Profibus L 2 innen
Anwendung:
Die Leitung kann als Anschluss- und Verbindungsleitung im allg. Maschinenbau eingesetzt werden. Sie wird als Verbindungsleitung zwischen Bussegmenten verwendet.
Der Vorteil der Bustechnologie liegt in der kostengünstigen Verdrahtung von Maschinen und Anlagen. Nur die Komponente, für die die Information bestimmt ist, reagiert auf das Signal und verarbeitet es.
Für feste Verlegung für den Innenbereich.
Aufbau
Leiter: Kupferdraht massiv blank, AWG 22
Aderisolation: Foam-Skin PE, Ø 2,45 mm
Aderkennzeichnung: rot-grün
Verseilung: 2 Adern + 2 Beiläufe
gemeinsam verseilt Kunststofffolie mitverseilt
Schirm: AI-PETP Verbundfolie, Cu-Geflecht verzinnt
Mantel: PVC flammwidrig
Farbe: violett
Technische Daten
Wellenwiderstand: 150 Ohm +/-10%
Leiterwiderstand: 57,1 Ohm/km max.
Isolationswiderstand: 1 GOhm x km
Kapazität nom: 30 nF/km
Temperaturbereich: -40 °C - +70 °C
Biegeradius: 65 mm x einmalig
125 mm mehrmalig
Normen: nach DIN 19245 T3 und
EN 50170
(gem. Profibus-Spezifikation)

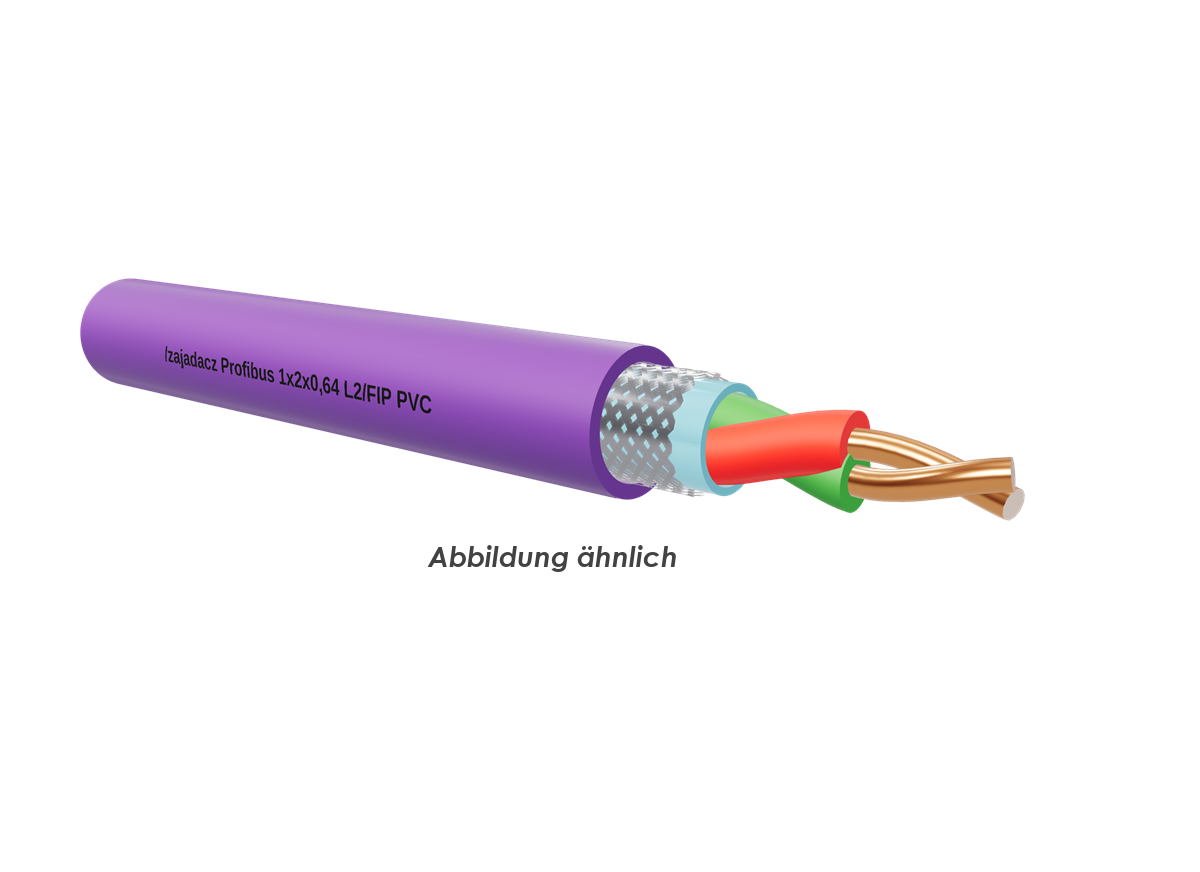

Busleitung für Profibus L 2 innen
Anwendung:
Die Leitung kann als Anschluss- und Verbindungsleitung im allg. Maschinenbau eingesetzt werden. Sie wird als Verbindungsleitung zwischen Bussegmenten verwendet. Der Vorteil der Bustechnologie liegt in der kostengünstigen Verdrahtung von Maschinen und Anlagen. Nur die Komponente, für die die Information bestimmt ist, reagiert auf das Signal und verarbeitet es.
Für feste Verlegung im Innenbereich.
Aufbau
Leiter: eindrähtiger, blanker Kupferdraht
0,64 mm Durchmesser = AWG 22
Aderisolation: Foam-Skin Polyolefin
Aderkennzeichnung: rot und grün
Verseilung: 2 Adern zum Paar
Innenmantel: Thermoplastische Füllmischung
Schirm: kunststoffkaschierte Aluminiumfolie und verzinntes Kupfergeflecht
Mantel: PVC-Mischung
Farbe: violett (ähnlich RAL 4001)
Technische Daten
Wellenwiderstand: 150 Ohm +/-15 Ohm zwischen 3 und 20 MHz
185 Ohm +/- 18,5 Ohm bei 38,4 Hz
270 Ohm +/- 27 Ohm bei 9,6 kHz
Wellendämpfung: max. 4,5 dB/100 m bei 16 MHz
Max. 2,2 dB/100 m bei 4 MHz
Schleifenwiderstand: max. 115,0 Ohm/km
Isolationswiderstand: mind. 5 G Ohm/km
Prüfspannung: 1500 V, 50 Hz, 1 min (Ader/Ader und Ader/Schirm)
Betriebskapazität: nom. 30 nF/km
Temperaturbereich: -40 °C bis +70 °C (fest verlegt)
Biegeradius: 8 x Leitungsdurchmesser (fest verlegt)
Flammwidrig: nach IEC 60332-1-2
Aderzahl x Nennquerschnitt qmm: 1X2X0,64
Cu-Zahl (Kg/%m): 3,01
Außen-Ø: 8,0
Gewicht (kg/%m) ca.: 7,4
