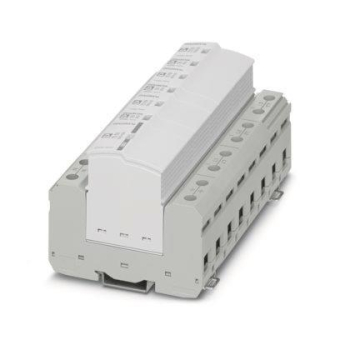

Universelle Blitzstrom- und Überspannungsableiterkombination
3-phasige Stromversorgungsnetze für 4- und 5-Leitersysteme geeignet
Aktiv kontrollierte Energiesteuerung zwischen Blitzstrom- und Überspannungsableiter auf Basis des AEC-Prinzips.
Leistungsanforderungen gem. IEC Class I und Class II.
- Hohe Lebensdauer des Ableiter und der elektrischen Installation dank SEC Technology mit netzfolgestromfreier Funkenstrecke
- Minimierter Installationsaufwand durch kombinierte Ableiter
- Basiselement anschlussvariabel montierbar (Außenleiter von oben oder von unten)
- Schutzstecker lassen sich wahlweise um 180° gedreht in das Basiselement stecken (Steckerbeschriftung lesbar)
- Sicherung vor Fehlbestückung mit falschen Steckern durch mechanische Kodierung von Basiselement und Stecker
- Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken
- Schutzschaltung in Anlehnung an Anforderungsklassen: IEC Prüfklasse: I+II; VDE Anforderungsklasse: B und C; EN-Type: T1+T2
Technische Daten FLT-SEC-T1+T2-3C... FLT-SEC-T1+T2-3S
Blitzprüfstrom Iimp (10/350)µs: 75 kA 100 kA
Einsatz in Stromver-
sorgungssystemen mit: 4 Leitern 5 Leitern

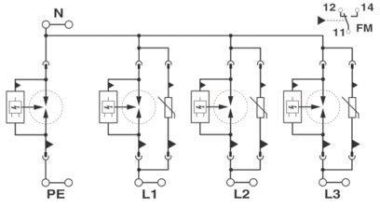

Anschluss: L1, L2, L3, PEN L1, L2, L3, N, PE
Nennspannung UN: 240/415 V AC 240/415 V AC
Schutzpegel. ≤1,5 kV ≤1,5 kV
Kurzschlussstromlöschend
ohne Vorsicherung: 25 kA/264 V 25 kA/264 V
Max. erforderliche
Vorsicherung: 315 A gL/gG 315 A gL/gG
Gehäusebreite: 106,8 mm (6 TE) 142,4 mm (8 TE)
