Beschreibung
Medienkonverter zum Umsetzen von 10/100 Base-T(X)
Ethernet auf Lichtwellenleiter

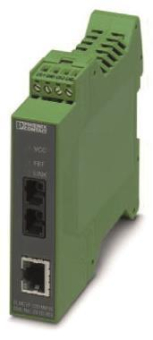

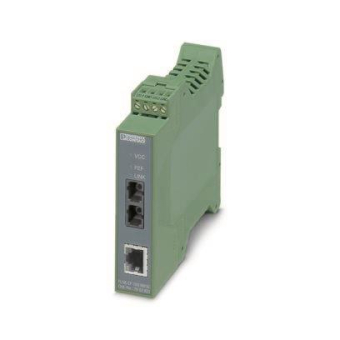

Die Medienkonverter FL MC EF 1300... setzen die Ethernet-Schnittstelle auf Lichtwellenleiter um. Dies ermöglicht höchste Störsicherheit und Übertragungsreichweiten in industriellen Ethernet-Applikationen.
- Backplane-Buskontakt (Tragschienen-Connector), dadurch alternative oder redundante 24 V Stromversorgung
- Link Fault Pass Through (LFP)- und Far End Fault (FEF)-Funktionen für eine einfache Verbindungsüberwachung. Der Verbindungsstatus zwischen den Teilnehmern wird überwacht und signalisiert.
Die Medienkonverter FL MC EF WDM... ermöglichen durch die WDM-Technologie (Wavelength Division Multiplex) eine Vollduplex-Kommunikation mit nur einer Glasfaser.
- 1310 nm und 1550 nm Wellenlänge zum Senden und Empfangen
- Einfaser-Übertragung optischer Signale in rotierenden Applikationen mit optischen Schleifringen, z. B. Wind- oder Automobilindustrie
- Verdoppelung der Bandbreite oder Erstellung getrennter Netze in bestehender Verkabelung (getrennte Hin-/Rückleitung)
Technische Daten
Ethernet-Schnittstelle: 10/100 BASE-T(X) nach IEEE 802.3
Anschluss: RJ45 geschirmt
Übertragungsgeschwindigkeit: 10/100 MBit/s
Übertragungslänge TP: 100 m, Twisted pair, geschirmt
Signal-LEDs: Activity, Link-Status, 100 Mbit/s
Allgemeine Daten
Versorgungsspannung: 18 V DC...30 V DC (Schraubanschluss)
Versorgungsspannung: 18 V DC...30 V DC (alternativ oder redundant, über Backplane
Buskontakt- und System-Stromversorgung)
Nennstromaufnahme: ≤ 100 mA (24 V DC)
Umgebungstemperatur (Betrieb): -40 °C...65 °C
Abmessungen (BxHxT) 22,5x99x114,5 mm
