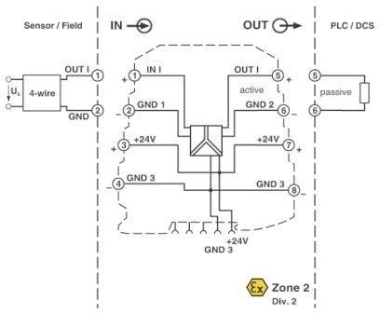

Phoenix 2864723 MINI MCR-SL-I-I-SP
Trennverstärker
.jpg){kind=icon}
Artikel
1482806
Lieferanten Typ
MINI MCR-SL-I-I-SP
Lieferanten Artikel
2864723
Beschreibung
Normsignal 3-Wege-Trennverstärker
- zur galvanischen Trennung, Umsetzung, Verstärkung und Filterung von Standard-Normsignalen
- Energiebrückung über das Fußelement möglich
- 6,2 mm Gehäuse
- Aufrastung auf symmetrische 35 mm-Tragschienen nach EN 60 715
Technische Daten:
Versorgungsspannung: 19,2...30 V DC
Nennspannung: 24 V DC
Grenzfrequenz (3 dB): ca. 100 Hz
Umgebungstemperaturbereich: -20...+65 °C
Abmessungen (BxHxT): 6,2x93,1x102,5 mm
Artikeleigenschaften
Zolltarif-Nr.
85437090
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
50738265
Art der Spannungsversorgung
sonstige
Bemessungsversorgungsspannung bei DC
19.2 - 30 V
Anzahl der Eingangsbereiche -60 mV ... +60 mV
0
Anzahl der Eingangsbereiche -100 mV ... +100 mV
0
Anzahl der Eingangsbereiche -300 mV ... +300 mV
0
Anzahl der Eingangsbereiche -500 mV ... +500 mV
0
Anzahl der Eingangsbereiche -1 V ... +1 V
0
Anzahl der Eingangsbereiche -2 V ... +2 V
0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V
0
Anzahl der Eingangsbereiche -5 V ... +5 V
0
Anzahl der Eingangsbereiche -10 V ... +10 V
0
Anzahl der Eingangsbereiche -20 V ... +20 V
0
Anzahl der Eingangsbereiche 0 mV ... 60 mV
0
Anzahl der Eingangsbereiche 0 mV ... 100 mV
0
Anzahl der Eingangsbereiche 0 mV ... 200 mV
0
Anzahl der Eingangsbereiche 0 mV ... 300 mV
0
Anzahl der Eingangsbereiche 0 mV ... 500 mV
0
Anzahl der Eingangsbereiche 0 V ... 1 V
0
Anzahl der Eingangsbereiche 0 V ... 2 V
0
Anzahl der Eingangsbereiche 0 V ... 2,5 V
0
Anzahl der Eingangsbereiche 0 V ... 5 V
0
Anzahl der Eingangsbereiche 0 V ... 10 V
0
Anzahl der Eingangsbereiche 0 V ... 20 V
0
Anzahl der Eingangsbereiche 0 V ... 24 V
0
Anzahl der Eingangsbereiche 0 V ... 30 V
0
Anzahl der Eingangsbereiche 1 V ... 5 V
0
Anzahl der Eingangsbereiche 2 V ... 10 V
0
Anzahl der Eingangsbereiche +5 V ... -5 V
0
Anzahl der Eingangsbereiche +10 V ... -10 V
0
Anzahl der Eingangsbereiche 5 V ... 0 V
0
Anzahl der Eingangsbereiche 5 V ... 1 V
0
Anzahl der Eingangsbereiche 10 V ... 0 V
0
Anzahl der Eingangsbereiche 10 V ... 2 V
0
Anzahl der Eingangsbereiche 0 mA ... 5 mA
0
Anzahl der Eingangsbereiche 0 mA ... 10 mA
0
Anzahl der Eingangsbereiche 0 mA ... 20 mA
1
Anzahl der Eingangsbereiche 4 mA ... 20 mA
1
Anzahl der Eingangsbereiche -5 mA ... +5 mA
0
Anzahl der Eingangsbereiche -10 mA ... +10 mA
0
Anzahl der Eingangsbereiche -20 mA ... +20 mA
0
Anzahl der Eingangsbereiche 20 mA ... 0 mA
0
Anzahl der Eingangsbereiche 20 mA ... 4 mA
0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV
0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV
0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV
0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV
0
Anzahl der Ausgangsbereiche -1 V ... +1 V
0
Anzahl der Ausgangsbereiche -2 V ... +2 V
0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V
0
Anzahl der Ausgangsbereiche -5 V ... +5 V
0
Anzahl der Ausgangsbereiche -10 V ... +10 V
0
Anzahl der Ausgangsbereiche -20 V ... +20 V
0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV
0
Anzahl der Ausgangsbereiche 0 V ... 1 V
0
Anzahl der Ausgangsbereiche 0 V ... 2 V
0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V
0
Anzahl der Ausgangsbereiche 0 V ... 5 V
0
Anzahl der Ausgangsbereiche 0 V ... 10 V
0
Anzahl der Ausgangsbereiche 0 V ... 20 V
0
Anzahl der Ausgangsbereiche 0 V ... 24 V
0
Anzahl der Ausgangsbereiche 0 V ... 30 V
0
Anzahl der Ausgangsbereiche 1 V ... 5 V
0
Anzahl der Ausgangsbereiche 2 V ... 10 V
0
Anzahl der Ausgangsbereiche +5 V ... -5 V
0
Anzahl der Ausgangsbereiche +10 V ... -10 V
0
Anzahl der Ausgangsbereiche 5 V ... 0 V
0
Anzahl der Ausgangsbereiche 5 V ... 1 V
0
Anzahl der Ausgangsbereiche 10 V ... 0 V
0
Anzahl der Ausgangsbereiche 10 V ... 2 V
0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA
0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA
0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA
1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA
1
Anzahl der Ausgangsbereiche -5 mA ... +5 mA
0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA
0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA
0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA
0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA
0
Anzahl der Kanäle
1
Störmeldeausgang
Eigensicher gemäß EN 60947-5-6 NAMUR
Galvanische Trennung zwischen den Eingängen
Galvanische Trennung zwischen Eingang und Ausgang
Galvanische Trennung zwischen Ausgang zu Ausgang
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen
Höhe
93.1 mm
Breite
6.3 mm
Tiefe
102.5 mm
Leistungsaufnahme
0.45 W
Bürde
500 - 500 Ohm
Betriebstemperatur
-20 - 65 °C
Temperaturdrift
0.01 %/K
Gerätebauform
Einbaugerät
Ausführung des elektrischen Anschlusses
sonstige
Montageart
sonstige
Schutzart (IP)
IP20
