Artikel
1482824
Lieferanten Typ

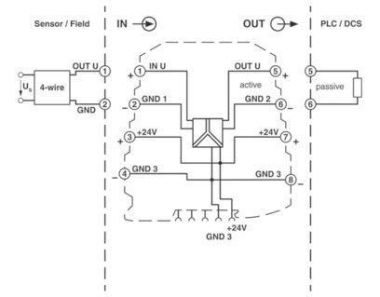

MINI MCR-SL-U-U
Lieferanten Artikel
2864684
Beschreibung
Normsignal 3-Wege-Trennverstärker
- zur galvanischen Trennung, Umsetzung, Verstärkung und Filterung von Standard-Normsignalen
- Energiebrückung über das Fußelement möglich
- 6,2 mm Gehäuse
- Aufrastung auf symmetrische 35 mm-Tragschienen nach EN 60 715
Technische Daten:
Versorgungsspannung: 19,2...30 V DC
Nennspannung: 24 V DC
Grenzfrequenz (3 dB): ca. 100 Hz
Umgebungstemperaturbereich: -20...+65 °C
Abmessungen (BxHxT): 6,2x93,1x102,5 mm
Artikeleigenschaften
Zolltarif-Nr.
85437090
Reach
2024-03-19 - Ja
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
50738265
Art der Spannungsversorgung
sonstige
Bemessungsversorgungsspannung DC
19.2 - 30 V
Anzahl der Eingangsbereiche -60 mV ... +60 mV
0
Anzahl der Eingangsbereiche -100 mV ... +100 mV
0
Anzahl der Eingangsbereiche -300 mV ... +300 mV
0
Anzahl der Eingangsbereiche -500 mV ... +500 mV
0
Anzahl der Eingangsbereiche -1 V ... +1 V
0
Anzahl der Eingangsbereiche -2 V ... +2 V
0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V
0
Anzahl der Eingangsbereiche -5 V ... +5 V
0
Anzahl der Eingangsbereiche -10 V ... +10 V
1
Anzahl der Eingangsbereiche -20 V ... +20 V
0
Anzahl der Eingangsbereiche 0 mV ... 60 mV
0
Anzahl der Eingangsbereiche 0 mV ... 100 mV
0
Anzahl der Eingangsbereiche 0 mV ... 200 mV
0
Anzahl der Eingangsbereiche 0 mV ... 300 mV
0
Anzahl der Eingangsbereiche 0 mV ... 500 mV
0
Anzahl der Eingangsbereiche 0 V ... 1 V
0
Anzahl der Eingangsbereiche 0 V ... 2 V
0
Anzahl der Eingangsbereiche 0 V ... 2,5 V
0
Anzahl der Eingangsbereiche 0 V ... 5 V
0
Anzahl der Eingangsbereiche 0 V ... 10 V
1
Anzahl der Eingangsbereiche 0 V ... 20 V
0
Anzahl der Eingangsbereiche 0 V ... 24 V
0
Anzahl der Eingangsbereiche 0 V ... 30 V
0
Anzahl der Eingangsbereiche 1 V ... 5 V
0
Anzahl der Eingangsbereiche 2 V ... 10 V
0
Anzahl der Eingangsbereiche +5 V ... -5 V
0
Anzahl der Eingangsbereiche +10 V ... -10 V
0
Anzahl der Eingangsbereiche 5 V ... 0 V
0
Anzahl der Eingangsbereiche 5 V ... 1 V
0
Anzahl der Eingangsbereiche 10 V ... 0 V
0
Anzahl der Eingangsbereiche 10 V ... 2 V
0
Anzahl der Eingangsbereiche 0 mA ... 5 mA
0
Anzahl der Eingangsbereiche 0 mA ... 10 mA
0
Anzahl der Eingangsbereiche 0 mA ... 20 mA
0
Anzahl der Eingangsbereiche 4 mA ... 20 mA
0
Anzahl der Eingangsbereiche -5 mA ... +5 mA
0
Anzahl der Eingangsbereiche -10 mA ... +10 mA
0
Anzahl der Eingangsbereiche -20 mA ... +20 mA
0
Anzahl der Eingangsbereiche 20 mA ... 0 mA
0
Anzahl der Eingangsbereiche 20 mA ... 4 mA
0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV
0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV
0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV
0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV
0
Anzahl der Ausgangsbereiche -1 V ... +1 V
0
Anzahl der Ausgangsbereiche -2 V ... +2 V
0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V
0
Anzahl der Ausgangsbereiche -5 V ... +5 V
0
Anzahl der Ausgangsbereiche -10 V ... +10 V
1
Anzahl der Ausgangsbereiche -20 V ... +20 V
0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV
0
Anzahl der Ausgangsbereiche 0 V ... 1 V
0
Anzahl der Ausgangsbereiche 0 V ... 2 V
0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V
0
Anzahl der Ausgangsbereiche 0 V ... 5 V
0
Anzahl der Ausgangsbereiche 0 V ... 10 V
1
Anzahl der Ausgangsbereiche 0 V ... 20 V
0
Anzahl der Ausgangsbereiche 0 V ... 24 V
0
Anzahl der Ausgangsbereiche 0 V ... 30 V
0
Anzahl der Ausgangsbereiche 1 V ... 5 V
0
Anzahl der Ausgangsbereiche 2 V ... 10 V
0
Anzahl der Ausgangsbereiche +5 V ... -5 V
0
Anzahl der Ausgangsbereiche +10 V ... -10 V
0
Anzahl der Ausgangsbereiche 5 V ... 0 V
0
Anzahl der Ausgangsbereiche 5 V ... 1 V
0
Anzahl der Ausgangsbereiche 10 V ... 0 V
0
Anzahl der Ausgangsbereiche 10 V ... 2 V
0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA
0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA
0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA
0
Anzahl der Ausgangsbereiche 4 mA ... 20 mA
0
Anzahl der Ausgangsbereiche -5 mA ... +5 mA
0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA
0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA
0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA
0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA
0
Anzahl der Kanäle
1
Störmeldeausgang
Eigensicher nach EN 60947-5-6 NAMUR
Galvanische Trennung zwischen den Eingängen
SIL nach IEC 61508
ohne
Höhe
93,1 mm
Breite
6,2 mm
Tiefe
101,2 mm
Leistungsaufnahme
0,2 W
Bürde
10000 - 10000 Ohm
Betriebstemperatur
-20 - 65 °C
Temperaturdrift
0,01 %/K
Gerätebauform
Einbaugerät
Ausführung des elektrischen Anschlusses
Schraubanschluss
Montageart
Schnappbefestigung Tragschiene
Schutzart (IP)
IP20
