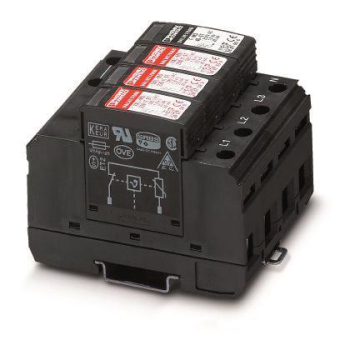

Phoenix 2838209 VAL-MS 230/3+1
Überspannungsschutz-Gerät Typ 2
.jpg){kind=icon}
Artikel
061511
Lieferanten Typ
VAL-MS 230/3+1
Lieferanten Artikel
2838209
Beschreibung
Überspannungsableiter Kompaktblock VALVETRAB als zweite
Schutzstufe für die Niederspannungsversorgung mit thermisch überwachter Schutzschaltung und optischer Defektmeldung

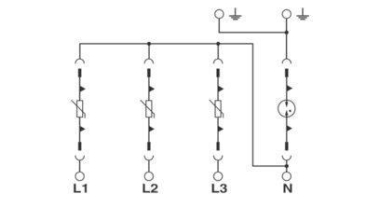

- Bestehend aus vierpoligem Basiselement und vier Schutzsteckern
- Basiselement intern vorverdrahtet für praxisgerechte Anschlussmöglichkeit
- Aufrastbar auf Tragschienen nach EN 50 022
- Schutzschaltung in Anlehnung an Anforderungsklassen: IEC Prüfnorm: II, VDE Anforderungsklasse: C; EN-Type: T2
Technische Daten:
Nennspannung UN: 230/400 V AC
max. Ableitstrom i max (8/20)µs: 40 kA
Schutzpegel Up: L-N/N-PE ≤ 1,4 kV/≤ 1,0 kV
erforderliche Vorsicherung max. 125 A gL/gG
Gehäusebreite: 70 mm (4 TE)
Artikeleigenschaften
Zolltarif-Nr.
85363030
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
50738265
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Nennableitstoßstrom (8/20)
20 kA
Max. Ableitstoßstrom (8/20)
40 kA
Höchste Dauerspannung AC
275 V
Schutzpegel
1,6 kV
Schutzpegel L-N
1,35 kV
Schutzpegel N-PE
1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
80 A
Kurzschlussfestigkeit (Isccr)
25 kA
Integrierte Vorsicherung
Leckstromfrei
Montageart
Hutschiene TH35
Baugröße
sonstige
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
1,5 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
25 qmm
Signalisierung am Gerät
optisch
Prüfklasse Typ 2
Schutzart (IP)
IP20
