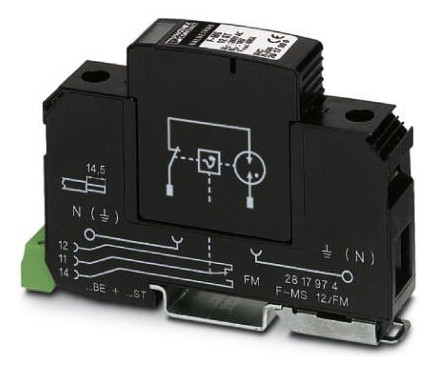

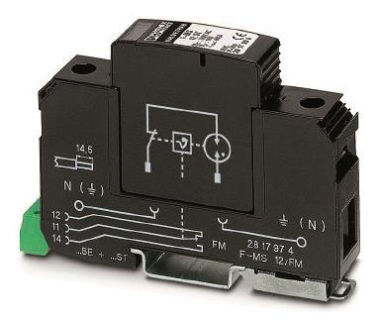

Phoenix 2817974 F-MS 12/FM
Überspannungsschutz-Gerät Typ 2
.jpg){kind=icon}
Artikel
064072
Lieferanten Typ
F-MS 12/FM
Lieferanten Artikel
2817974
Beschreibung
Summenstoßstrom-Funkenstrecken
für Überspannungsableiter-Applikationen in 5-Leitersystemen
Applikationshinweis:
- VAL-MS... zwischen L und N schalten

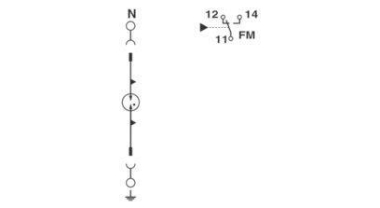

- Summenstoßstrom-Funkenstrecke F-MS 12 zwischen N und PE schalten
- Bestehend aus anreihbarem Basiselement incl. Schutzstecker
- Optische Defektmeldung bei Ausfall des Schutzelementes durch Überlastung
- Aufrastbar auf Tragschienen nach EN 50 022 IEC Prüfklasse: II VDE Anforderungsklasse: C; EN-Type: T2
Technische Daten:
Ableiter-Bemessungsspannung UC: 260 V 50/60Hz
Schutzpegel Up: ≤ 1,0 kV
max. Ableitstoßstrom Imax (8/20)µs: 40 kA
Gehäusebreite: 17,7 mm ∼ 1TE
Artikeleigenschaften
Zolltarif-Nr.
85363010
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
50738265
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Nennableitstoßstrom (8/20)
20 kA
Max. Ableitstoßstrom (8/20)
40 kA
Höchste Dauerspannung AC
260 V
Schutzpegel L-N
1,5 kV
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
80 A
Integrierte Vorsicherung
Leckstromfrei
Montageart
Hutschiene TH35
Baugröße
sonstige
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
1,5 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
25 qmm
Mit Fernmeldekontakt
Signalisierung am Gerät
optisch
Prüfklasse Typ 2
Schutzart (IP)
IP20
