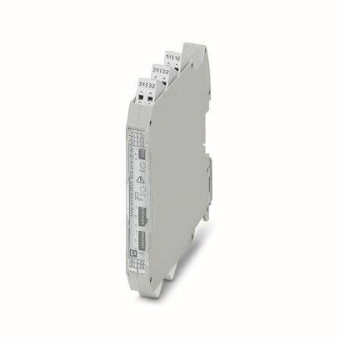

Phoenix 2811556 MACX MCR-UI-UI-SP-NC
Trennverstärker
.jpg){kind=icon}
Artikel
3557244
Lieferanten Typ
MACX MCR-UI-UI-SP-NC
Lieferanten Artikel
2811556
Beschreibung
Konfigurierbarer 3-Wege-Trennverstärker MACX MCR...-NC
Analoger Trennverstärker zum Trennen, Verstärken und Wandeln von Standard-Analogsignalen. DIP-Schalter ermöglichen eine Umkonfiguration der Ein- und Ausgänge, einschließlich bipolarer Strom- und Spannungssignalen, so dass mehr als 1600 Signalumsetzungen einstellbar sind.
- Galvanische 3-Wege-Trennung
- Statusanzeige für Versorgungsspannung
Technische Daten:
NC-Variante ist voreingestellt
Eingang/Ausgang: 0...10 V/0...20 mA
Versorgungsspannung: 12 V DC...24 V DC
Grenzfrequenz (3 dB): 10 kHz (umschaltbar 30 Hz)
Umgebungstemperaturbereich: -20...70 °C
Abmessungen(BxHxT): 12,5x99x114,5 mm
Artikeleigenschaften
Zolltarif-Nr.
85437090
Reach
2024-03-19 - Ja
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
50738265
Art der Spannungsversorgung
sonstige
Bemessungsversorgungsspannung DC
9.6 - 30 V
Anzahl der Eingangsbereiche -60 mV ... +60 mV
1
Anzahl der Eingangsbereiche -100 mV ... +100 mV
1
Anzahl der Eingangsbereiche -300 mV ... +300 mV
1
Anzahl der Eingangsbereiche -500 mV ... +500 mV
1
Anzahl der Eingangsbereiche -1 V ... +1 V
1
Anzahl der Eingangsbereiche -2 V ... +2 V
1
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V
0
Anzahl der Eingangsbereiche -5 V ... +5 V
1
Anzahl der Eingangsbereiche -10 V ... +10 V
1
Anzahl der Eingangsbereiche -20 V ... +20 V
1
Anzahl der Eingangsbereiche 0 mV ... 60 mV
1
Anzahl der Eingangsbereiche 0 mV ... 100 mV
1
Anzahl der Eingangsbereiche 0 mV ... 200 mV
1
Anzahl der Eingangsbereiche 0 mV ... 300 mV
1
Anzahl der Eingangsbereiche 0 mV ... 500 mV
1
Anzahl der Eingangsbereiche 0 V ... 1 V
1
Anzahl der Eingangsbereiche 0 V ... 2 V
1
Anzahl der Eingangsbereiche 0 V ... 2,5 V
0
Anzahl der Eingangsbereiche 0 V ... 5 V
1
Anzahl der Eingangsbereiche 0 V ... 10 V
1
Anzahl der Eingangsbereiche 0 V ... 20 V
1
Anzahl der Eingangsbereiche 0 V ... 24 V
0
Anzahl der Eingangsbereiche 0 V ... 30 V
1
Anzahl der Eingangsbereiche 1 V ... 5 V
1
Anzahl der Eingangsbereiche 2 V ... 10 V
1
Anzahl der Eingangsbereiche +5 V ... -5 V
0
Anzahl der Eingangsbereiche +10 V ... -10 V
0
Anzahl der Eingangsbereiche 5 V ... 0 V
0
Anzahl der Eingangsbereiche 5 V ... 1 V
0
Anzahl der Eingangsbereiche 10 V ... 0 V
0
Anzahl der Eingangsbereiche 10 V ... 2 V
0
Anzahl der Eingangsbereiche 0 mA ... 5 mA
1
Anzahl der Eingangsbereiche 0 mA ... 10 mA
1
Anzahl der Eingangsbereiche 0 mA ... 20 mA
1
Anzahl der Eingangsbereiche 4 mA ... 20 mA
1
Anzahl der Eingangsbereiche -5 mA ... +5 mA
1
Anzahl der Eingangsbereiche -10 mA ... +10 mA
1
Anzahl der Eingangsbereiche -20 mA ... +20 mA
1
Anzahl der Eingangsbereiche 20 mA ... 0 mA
0
Anzahl der Eingangsbereiche 20 mA ... 4 mA
0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV
0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV
0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV
0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV
0
Anzahl der Ausgangsbereiche -1 V ... +1 V
0
Anzahl der Ausgangsbereiche -2 V ... +2 V
0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V
1
Anzahl der Ausgangsbereiche -5 V ... +5 V
1
Anzahl der Ausgangsbereiche -10 V ... +10 V
1
Anzahl der Ausgangsbereiche -20 V ... +20 V
0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV
0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV
0
Anzahl der Ausgangsbereiche 0 V ... 1 V
0
Anzahl der Ausgangsbereiche 0 V ... 2 V
0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V
1
Anzahl der Ausgangsbereiche 0 V ... 5 V
1
Anzahl der Ausgangsbereiche 0 V ... 10 V
1
Anzahl der Ausgangsbereiche 0 V ... 20 V
0
Anzahl der Ausgangsbereiche 0 V ... 24 V
0
Anzahl der Ausgangsbereiche 0 V ... 30 V
0
Anzahl der Ausgangsbereiche 1 V ... 5 V
1
Anzahl der Ausgangsbereiche 2 V ... 10 V
1
Anzahl der Ausgangsbereiche +5 V ... -5 V
0
Anzahl der Ausgangsbereiche +10 V ... -10 V
0
Anzahl der Ausgangsbereiche 5 V ... 0 V
0
Anzahl der Ausgangsbereiche 5 V ... 1 V
0
Anzahl der Ausgangsbereiche 10 V ... 0 V
0
Anzahl der Ausgangsbereiche 10 V ... 2 V
0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA
1
Anzahl der Ausgangsbereiche 0 mA ... 10 mA
1
Anzahl der Ausgangsbereiche 0 mA ... 20 mA
1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA
1
Anzahl der Ausgangsbereiche -5 mA ... +5 mA
1
Anzahl der Ausgangsbereiche -10 mA ... +10 mA
1
Anzahl der Ausgangsbereiche -20 mA ... +20 mA
1
Anzahl der Ausgangsbereiche 20 mA ... 0 mA
0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA
0
Anzahl der Kanäle
1
Störmeldeausgang
Eigensicher nach EN 60947-5-6 NAMUR
Galvanische Trennung zwischen den Eingängen
Höhe
107,9 mm
Breite
12,5 mm
Tiefe
113,7 mm
Leistungsaufnahme
0,7 W
Bürde
600 - 1000 Ohm
Betriebstemperatur
-20 - 70 °C
Temperaturdrift
0,0075 %/K
Gerätebauform
Einbaugerät
Ausführung des elektrischen Anschlusses
sonstige
Montageart
Schnappbefestigung Tragschiene
Schutzart (IP)
IP20
