Überspannungsschutz für DC-Stringleitungen und DC-Wechselrichtereingänge

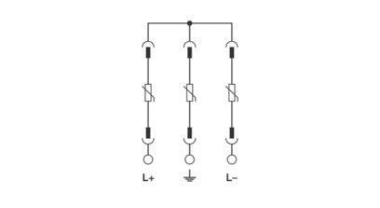

- Schutzbeschaltung für einen Wechselrichtereingang DC bzw. Schutzbeschaltung für einen PV-String
- für isolierte od. geerdete PV-Anwendungen bis 600 bzw. 1000 V DC
- Möglichkeit der Stich- oder V-Verdrahtung
- Baubreite 3 Teilungseinheiten (TE); 53,4 mm
- Statusanzeige an den Schutzsteckern
- optimaler Schutz des Wechselrichters dank niedrigem Schutzpegel
- sichere Kontaktierung durch integrierte Drehriegel
- erhöhte Sicherheit durch Einhaltung der kommenden Norm prEN 50539-11

Technische Daten VAL-MS 600 DC-PV... VAL-MS 1000 DC-PV...
EN-Typ gem. prEN 50539-11: PV T2 PV T2
SPD-Ausfallverhalten: OCM OCM
Maximale Dauerspannung U_CPV: 800 V DC 1170 V DC
Kurzschlussfestigkeit I_SCPV: 80 A 80 A
Nennableitstoßstrom I_n (8/20)µs: 15 kA 15 kA
Max. Ableitstoßstrom I_max (8/20)µs: 40 kA 40 kA
Schutzpegel U_P: ≤ 2,7 kV ≤ 3,7 kV
