Energie-Versorgungseinheiten VH 4/..
für Wahlbestückung, IP20
Gehäuse aus hochschlagfestem Polyamid geeignet für 4 Installationsgeräte (max. Einbautiefe 48 mm) mit Tragering oder -Bügel (Befestigungsspur 60 oder 67 mm) sowie für Geräte mit Flanschbefestigung, z.B. CEE, Industriesteckvorrichtung (Befestigungsspur 60x60 mm oder 70x70 mm), bzw. "rastend" mit Ackermann-Schutzkontaktstecktdosen. Jedes Installationsgerät ist mit einer separaten Abdeckplatte aus Kunststoff-Formmasse abgedeckt, so dass es einzeln montiert oder demontiert werden kann.

Durch eine perforierte Trennwand können die einzelnen Stromarten oder -kreise gegeneinander abgeschottet werden. Die Einspeisung erfolgt über 2 Kabeldurchführungstüllen (mit Zugentlastungsschellen für Leitungen bis Ø 14 mm) neben der Aufhängeöse im Gehäuse. Farbkombination gelb/schwarz in Anlehnung an VBG 125 (Sicherheitskennzeichnung am Arbeitsplatz).

Die Aufhängung der Gehäuse für Elektro-Anschlüsse erfolgt an einem Schäkel, der in der Kunststoff-Aufhängeöse eingesetzt ist, in Verbindung mit einer Knotenkette oder bei dem Gehäuse für Elektro- und Druckluft-Anschlüsse über ein in das Gehäuse eingesetztes Druckluftrohr in Verbindung mit einer Aufhängeöse und einer Zugfeder.

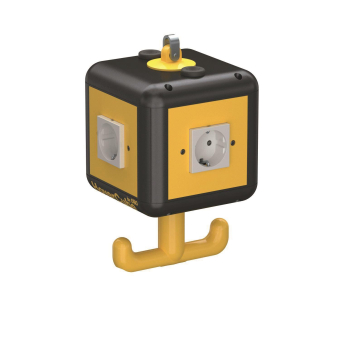

Gehäuse VH-4 4SD
Gehäuse bestückt und vorverdrahtet mit Aufhängeöse, Griffhaken und 4 Abdeckplatten.
Bestückt wie folgt:
4x1-fach-Schutzkontakt-Steckdosen 16 A/250 V mit erhöhtem Berührungsschutz, auf zwei Wechselstromkreise vorverdrahtet, Anschluss über 2xKlemmen 3-polig, mit Trennwand zur Stromkreistrennung.
PA Polyamid
Farbe graphitschwarz
