Beschreibung

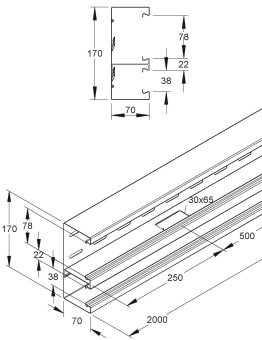

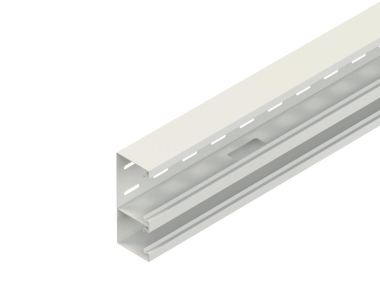

Gerätekanalunterteil, doppelzügig asymmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, mit zwei, mittels nachträglich montierbarem, selbstkontaktierenden Trennprofil aus Aluminium mit Kabeldurchführöffnungen, getrennten unterschiedlich großen Leitungszügen, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Gerätemontage im oberen Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich jeweils 3 Kabelhalteklammern GKF 78 und GKF 38 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 90 mm Deckelöffnung : 78 mm und 38 mm Teilung der Leitungszüge : 105 mm und 65 mm zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm Schlaufenabstand Rastermaß : 250 mm Trennprofil Kabeldurchführöffnung : 30 mm x 65 mm mittiger Abstand : 500 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt gesamt : 13260 mm² Nutzbarer Querschnitt oberer Leitungszug : 8292 mm² Nutzbarer Querschnitt unterer Leitungszug : 4968 mm² Farbton : [Kundenangabe erforderlich] RAL : [Kundenangabe erforderlich] Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
