Beschreibung

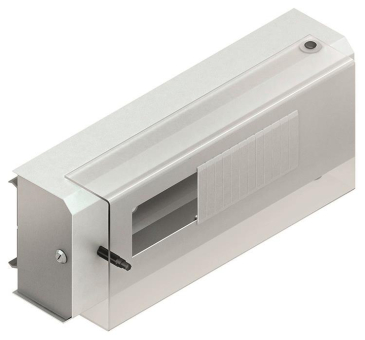

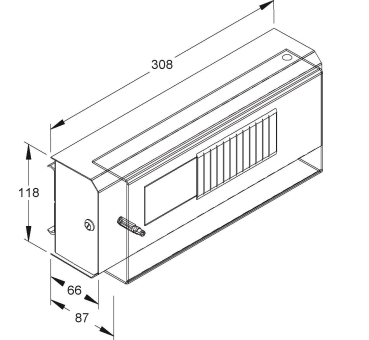

Automaten-Einbaueinheit mit Stahlunterteil, -haube und Klarsichtabdeckung, Sichtflächen von Unterteil und Automatenhaube in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, zum Aufrasten in die Deckelaufnahmekontur der Gerätekanalunterteile. Set besteht aus: 1 x Stahlhaube: mit Flachstecker 6,3 mm für den Potentialausgleich, mit Isolierhaube aus PVC Folie, t=0,3 mm 1 x Stahlunterteil: mit einer Tragschiene TS 35 deren Anschlussmaße DIN EN 60715 entsprechen mit einer Null- und einer Schutzleiterklemme, eindrähtige Leiter mit Schraubbefestigung, Anschlußmöglichkeiten Zugänge jeweils 2 x 16 mm² und Abgänge jeweils 5 x 10 mm² Klemmbereich Zugang eindrähtig, starr, flexibel : 6,0 - 16,0 mm² Anschlussmöglichkeiten Zugang eindrähtig, starr, flexibel : 1 x 6,0 mm², 1 x 10,0 mm², 1 x 16,0 mm² Klemmbereich Abgang eindrähtig, starr, flexibel : 4,0 - 10,0 mm² Anschlussmöglichkeiten Abgang eindrähtig, starr, flexibel : 1 x 4,0 mm², 1 x 6,0 mm², 1 x 10,0 mm², mit zwei Potentialausgleichsleitungen Länge 150 mm, mit einer Kabelhalteklammer aus Edelstahl Werkstoff Nr. 1.4310 zur Verschraubung mit dem Gerätekanalunterteil, mit zwei Abstandschellen für die Zugentlastung, mit zwei Befestigungsteile für 78 mm Deckelöffnung aus PVC-hart in tiefschwarz RAL 9005 (ähnlich) 1 x Montageanleitung sowie Zubehör für den Verschluß und die Befestigung. 1 x Klarsichthaube für Gerätekanalunterteile : GKU ... DKU ... PGU ... PLU ... GAU ... DAU ... ESDB 133/... ESED 133/... ESDD 133/... Bestückung : = 10 Automaten Abmessungen (ca. Maße) H x T : 118 x 66 mm Abmessungen (ca. Maße) T inkl. Klarsichtabdeckung : 87 mm für Deckelöffnung : 78 mm Lieferlänge : 308 mm Automatenhaube/Unterteil Farbton : [Kundenangabe erforderlich] RAL : [Kundenangabe erforderlich] Werkstoff Unterteil : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Haube : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Klarsichthaube : Makrolon, glasklar, t=2 mm
